電阻推薦

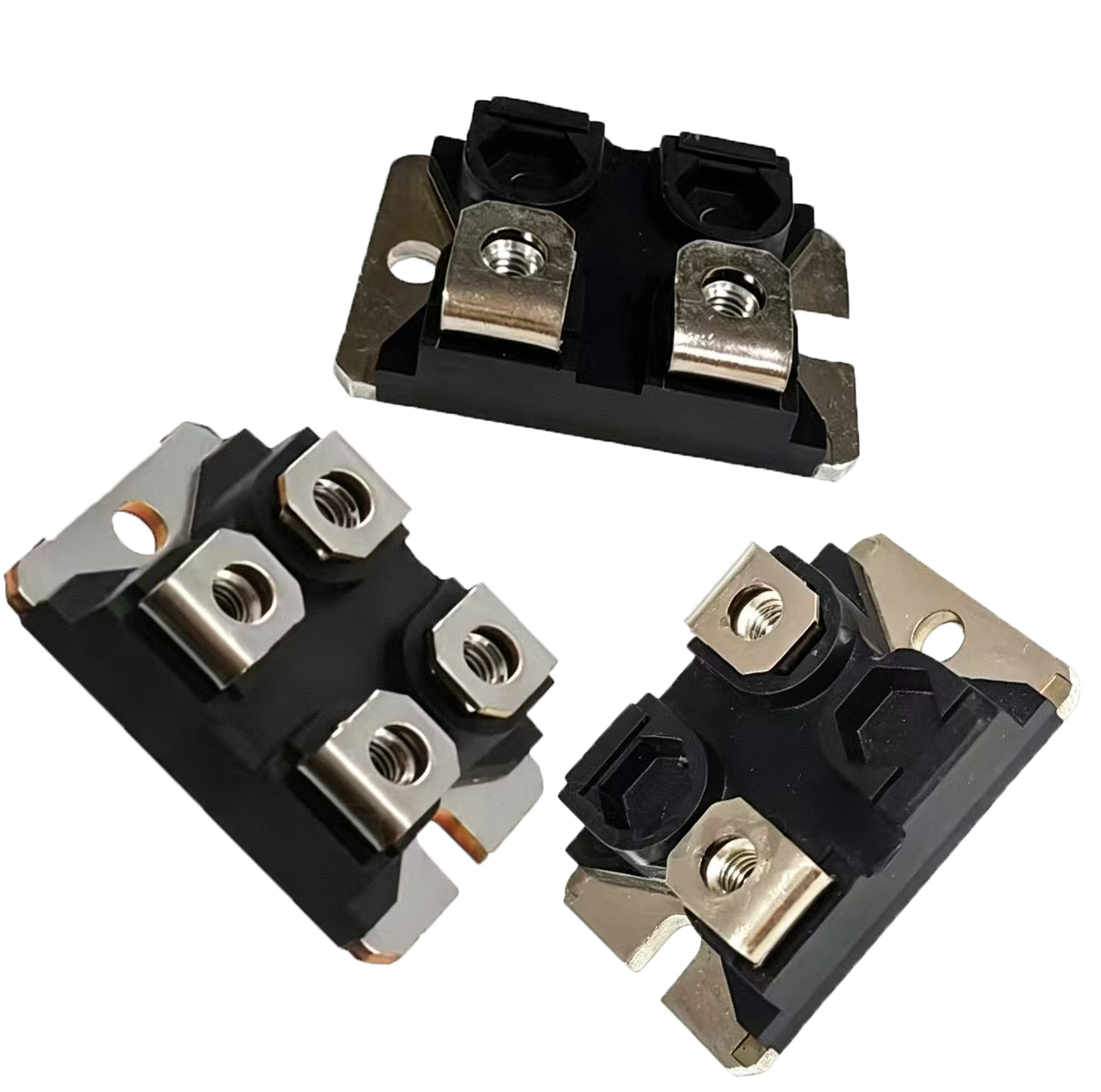

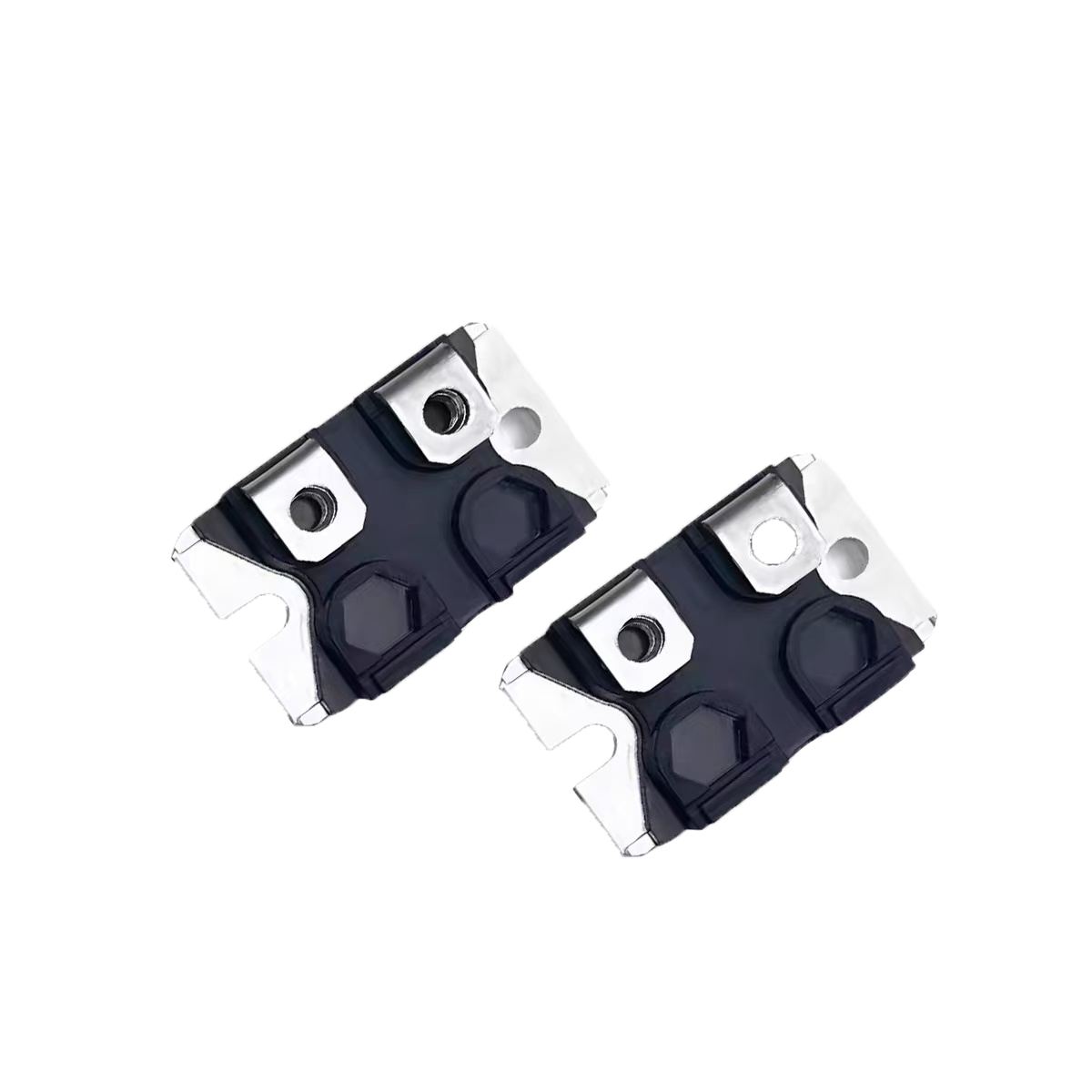

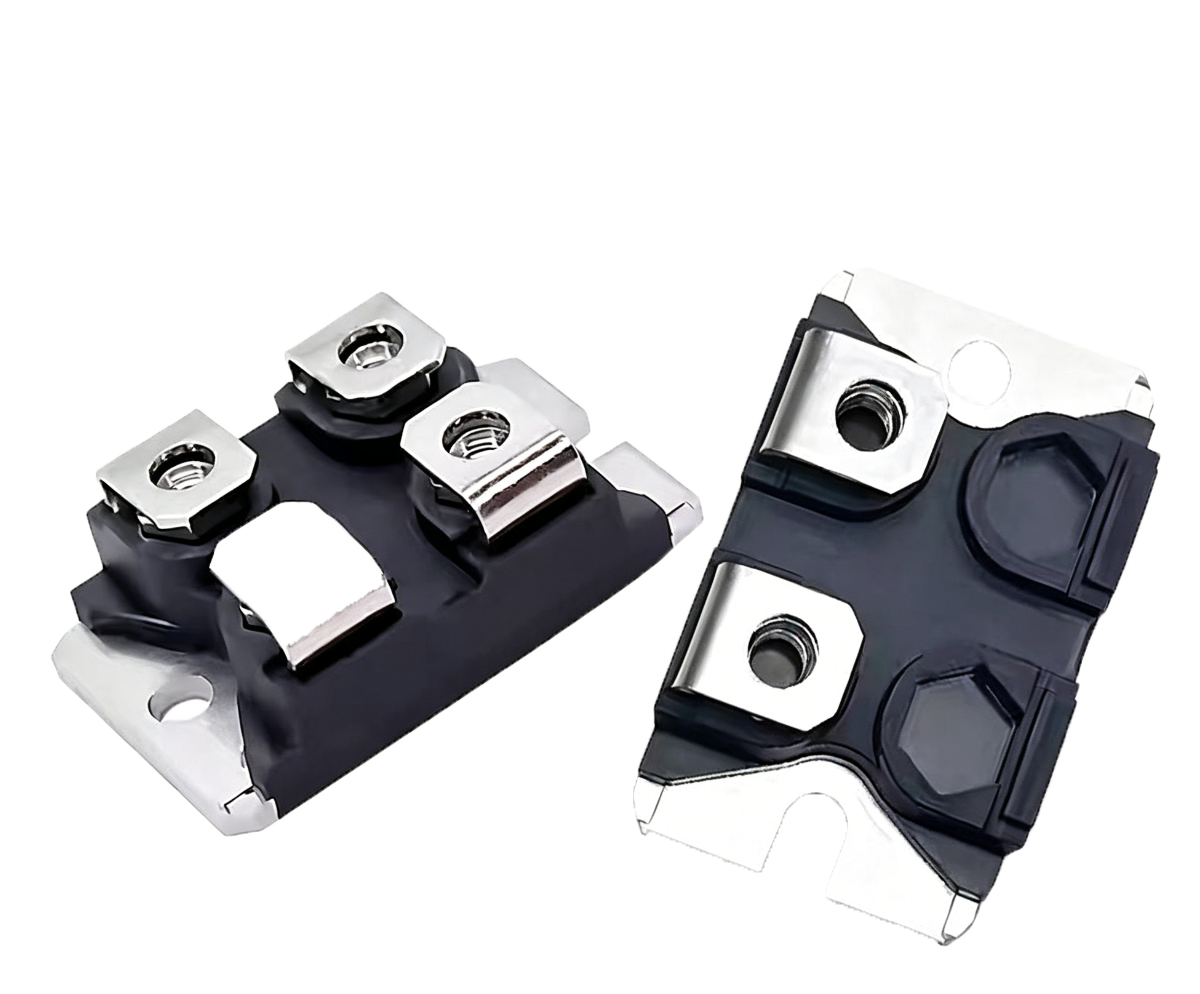

RTP35 功率型厚膜無感電阻器

額定功率：35W
阻值范圍：0.01Ω~1M
Ω
最高精度：±0.5%
電阻技術：膜式電阻
封裝材料：95%高鋁陶瓷基板
封裝方式：TO封裝
安裝方式：螺絲固定
工作溫度范圍：-55℃~+125℃
外型尺寸：L=3.6 W=10.1 H=15.0
應用領域：直流快充樁、車載OBC、儲能PCS、光伏逆變器、變頻器

產品詳情

■ 產品簡述及特點

全稱：RTP 功率型厚膜無感電阻器（Power type Thick film Non inductive Resistor）核心特點：平面厚膜無感工藝、TO 功率封裝、高頻低感、脈沖耐受力強、基板與散熱底板絕緣，區別于繞線電阻，無寄生電感，適合高頻緩沖、射頻、脈沖泄放場景。采用96% 氧化鋁陶瓷基板，基板上印刷釕系貴金屬厚膜電阻漿料，激光調阻，平面無感排布（無繞線），模壓環氧樹脂塑封，背部自帶金屬散熱基底；導電電阻層與金屬散熱底板之間高壓絕緣，單顆 M3/M4 螺絲固定散熱器，裝配簡單。結構組成：氧化鋁基板→ 厚膜電阻層→ 銅引出端子→ 模壓封裝膠→ 金屬散熱底座。

阻值范圍：1Ω ~ 數百 KΩ;（常規現貨：2.7R、3.9R、5R、10R、15R、20R、10K、20K、100K 等，支持非標阻值定制）
精度等級：F ±1%、G ±2%、J ±5%
電阻溫度系數 TCR：≤ ±150ppm/℃（-55℃~+155℃）
最大工作電壓：350V
耐壓：AC 1800V（60s）；絕緣電阻≥10GΩ;（500VDC 測試）
工作溫度區間：-65℃ ~ +150℃

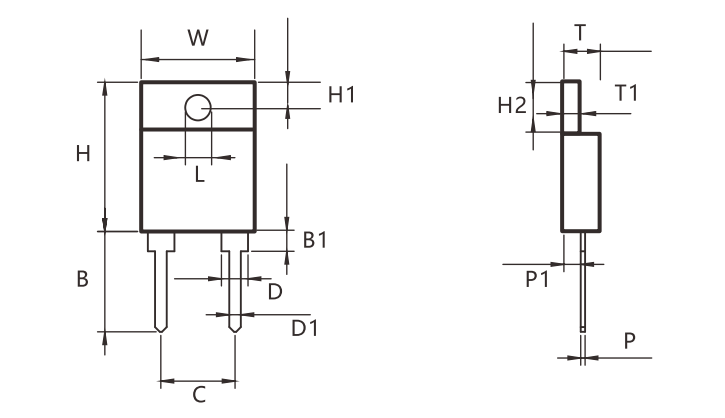

■ 產品尺寸圖

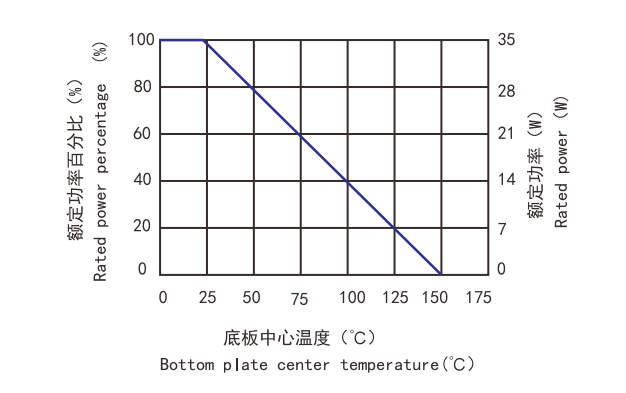

■ 降額曲線圖

◆ 產品尺寸表尺寸單位：mm

型號	W±0.3	H±0.5	H1±0.1	H2±0.3	B±0.5	B1±0.1	D±0.1	D1±0.1	L±0.1	C±0.3	T±0.3	T1±0.1	P±0.1	P1±0.1
RTP35	10.1	15.0	3.0	6.35	14.0	3.25	1.35	0.8	3.6	4.3	4.5	1.15	0.60	2.08

*備注客戶有特殊要求，可以協商定制。

■ 性能指示

試驗項目	性能要求	試驗方法
短時間過負荷	△R±0.3%	2倍額定功率，但不超過最大耐壓的1.5倍，連續5S
負載壽命	△R±1.0%	額定功率下2000小時
耐濕測試	△R±0.5%	40±2℃、90~95%濕度下，在最大工作電壓下維持1000小時（1.5小時“開”，0.5小時“關”）
焊接附著性	90%以上覆蓋新錫	245±5℃持續3S
熱沖擊測試	△R±0.3%	-65℃~+150℃，100次循環
引線強度	△R±0.2%	（拉力測試）2.4牛頓
高頻震動	△R±0.2%	20公克震動
絕緣強度	△R±0.15%	1800V AC，60S
溫度循環	△R±0.3%	-65℃~+150℃，1000次循環
