額定功率：13W-500W
阻值范圍：10Ω~1GΩ
Ω最高精度：±0.5%
電阻技術：膜式電阻
封裝材料：硅樹脂 / 玻璃釉
封裝方式：硅樹脂 / 玻璃釉
安裝方式：螺絲固定
工作溫度范圍：-55℃~+225℃
外型尺寸：L=72,D=11,C=9.8
應用領域：儲能PCS、光伏逆變器、直流充電樁
■ 產品簡述及特點
電阻基體采用 95% 以上的高品質陶瓷，電阻膜層采用貴金屬銀、釕、鈀等成分漿料，硅樹脂和玻璃介質封裝，引出端采用鍍錫螺母或螺絲；經 850 ℃高溫?zé)Y(jié)而成，導熱好，電性能穩定，具有耐高壓、無感、耐脈沖、高穩定性、耐潮濕，可在空氣、高壓油、環氧樹脂中使用。
1、額定功率范圍：13W~500W。
2、耐壓范圍：AC 2.5KV~AC 45KV 50Hz/5s。
3、精度范圍：±0.5%± 1% ± 2% ± 5% ± 10%。

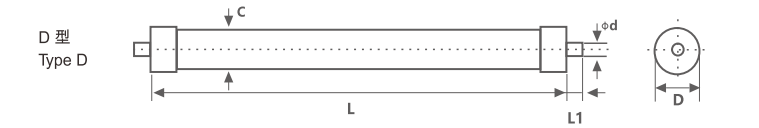

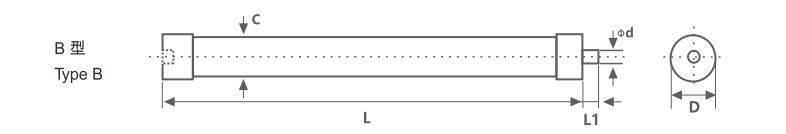

■ 產品尺寸圖

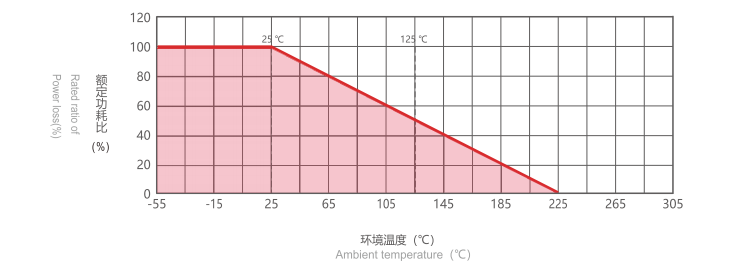

■ 降額曲線圖
◆ 產品尺寸表尺寸單位：mm
型號 | 功率W（25℃） | 功率W(125℃) | 尺寸（MM） | 最大工作電壓（KV） | 脈沖電壓（KV）1.2/50uS | 阻值公差 | |||||
| HVR80 | 外形 | L±2 | D±1 | C±0.5 | L1±1 | φd | |||||
| 7211 | B/D | 13 | 8.5 | 72 | 11 | 9.8 | 7 | M4 | 20 | 35 | D（±0.5%），F(xiàn)(±1%)，G(±2%) |
*備注 客戶有特殊要求，可以協商定制。
■ 性能指示
試驗項目 | 性能要求 | 試驗方法 |
短時間過負載 | △R≤±(0.2%R+0.1Ω) | 5倍額定功率，但不超過1.5倍最大持續工作電壓，連續5S |
絕緣電阻 | R≥1000M Ω | DC 1000V |
介質耐壓 | 無擊穿或飛弧 | VDC 1000V 50Hz，5S |
負載穩定性 | △R≤±(0.5%R+0.1Ω) | 1000小時額定功率（室溫） |
冷熱沖擊 | △R≤±(0.2%R+0.1Ω) | Mil-Std-202，方法107，條件C |
防潮能力 | △R≤±(0.4%R+0.1Ω) | Mil-Std-202，方法106 |
工作環境溫度 | △R≤±(0.2%R+0.1Ω) | -55°C~225°C |
■ 客戶選型 例如：HVR80CK15609K100MF（HVR80, 螺母+螺母，黑色，尺寸 152×9，±100ppm/℃，100MΩ，±1%）
HVR80 | C | K | 15209 | K | 100M | F |
產品型號 | A=引線 B=螺釘+螺母 C=螺母+螺母 D=螺釘+螺釘
| 封裝 | 尺寸（長*直徑） | 溫度系數 | 阻值 | 精度 |
K=黑色 L=綠色 H=紅色 U=藍色 | 15209=152×9 7211=72×11 5208=52×8 | J=±200PPM K=±100PPM L=±50PPM M=±25PPM | 10K2=10.2KΩ 1M=1MΩ 1G5=1.5GΩ | D（±0.5%） F(±1%) G(±2%) J（±5%） K(±10%) |
