額定功率：1/4W-12W
阻值范圍：10kΩ~1GΩ
Ω最高精度：±0.5%
電阻技術：膜式電阻
封裝材料：硅樹脂 / 玻璃釉
封裝方式：硅樹脂 / 玻璃釉
安裝方式：軸向引線插件
工作溫度范圍：-55℃~+225℃
外型尺寸：L=5.0,W=10,H=2.0
應用領域：直流充電樁、儲能PCS、光伏逆變器
■ 產品簡述及特點
電阻基體采用 95% 以上的高品質陶瓷，電阻膜層采用貴金屬銀、釕、鈀等成分漿料，硅樹脂和玻璃介質封裝，引出端采用鍍錫銅針；經 850 ℃高溫?zé)Y(jié)而成，導熱好，電性能穩定，具有耐高壓、無感、耐脈沖、高穩定性、耐潮濕，可在空氣、高壓油、環氧樹脂中使用。
1、額定功率范圍：1/4W~12W。
2、耐壓范圍：AC 7KV~AC 32KV 50Hz/5s。
3、精度范圍：±0.5%± 1% ± 2% ± 5% ± 10% ± 20%。

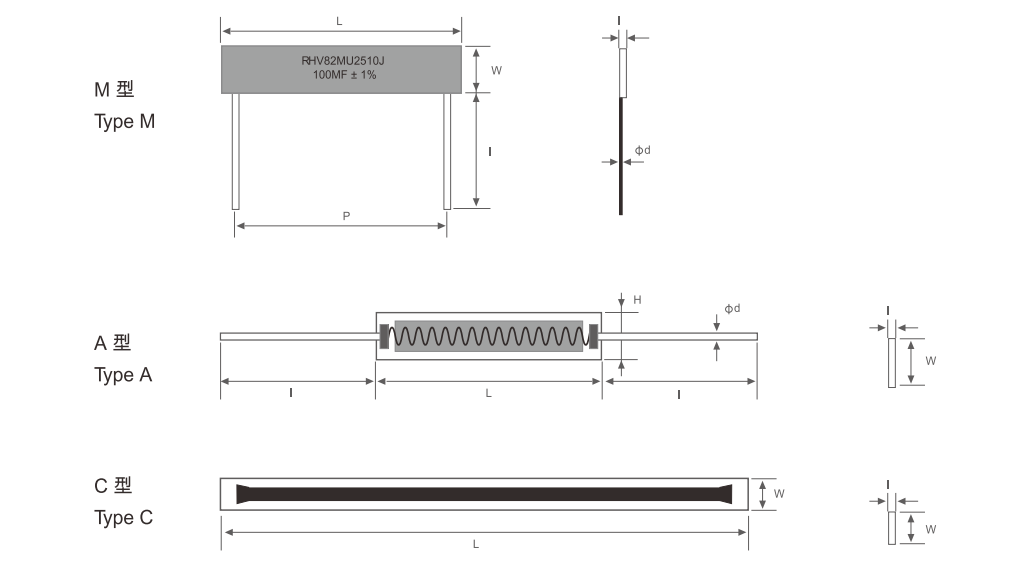

■ 產品尺寸圖

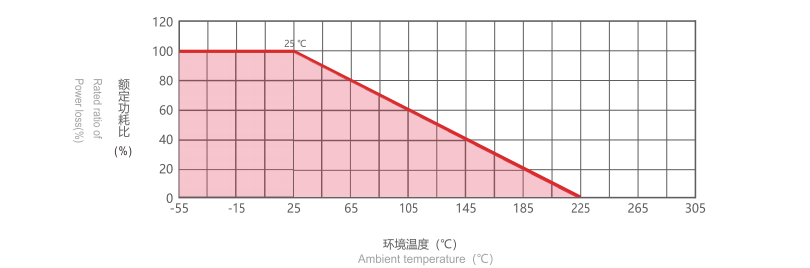

■ 降額曲線圖
◆ 產品尺寸表尺寸單位：mm
型號 | 功率W（25℃） | 尺寸（MM） | 最大工作電壓（KV） | 結構顏色 | 阻值公差 | |||||
| L±2 | W±2 | P±0.5 | H±1 | I±5 | φd±0.2 | |||||
| 0510 | 1/4 | 5.0 | 10 | 3.0 | 2.0 | 10 | 0.6 | 7.0 | MU MZ MY ML A AL C CL | D（±0.5%） F(±1%) G(±2%) J(±5%) K(±10%) M（±20%） |
*備注 客戶有特殊要求，可以協商定制。
■ 性能指示
試驗項目 | 性能要求 | 試驗方法 |
短時間過負載 | △R≤±(0.2%R+0.1Ω) | 5倍額定功率，但不超過1.5倍最大持續工作電壓，連續5S |
絕緣電阻 | R≥1000M Ω | DC 1000V |
介質耐壓 | 無擊穿或飛弧 | VDC 1000V 50Hz，5S |
負載穩定性 | △R≤±(0.5%R+0.1Ω) | 1000小時額定功率（室溫） |
冷熱沖擊 | △R≤±(0.2%R+0.1Ω) | Mil-Std-202，方法107，條件C |
防潮能力 | △R≤±(0.4%R+0.1Ω) | Mil-Std-202，方法106 |
工作環境溫度 | △R≤±(0.2%R+0.1Ω) | -55°C~225°C |
■ 客戶選型 例如：HVR82MU2510K100MF（HVR82, 門字型，藍色，尺寸 25×10，±100ppm/℃，100M,±1%）
HVR82 | MU | 2510 | K | 100M | F | |
產品型號 | 結構&顏色 | 尺寸（長*直徑） | 溫度系數 | 阻值 | 精度 | |
外形結構 A=軸向 C=無引線 M=門字型 | 封裝外觀 L=綠介質 U=藍色環氧 Z=黑色環氧 Y=黃色環氧 | 5010=50×10 2510=25×10 | J=±200PPM K=±100PPM L=±50PPM | 10K2=10.2KΩ 1M=1MΩ 1G5=1.5GΩ | D（±0.5%） F(±1%) G(±2%) J（±5%） K(±10%) M(±20%) | |
