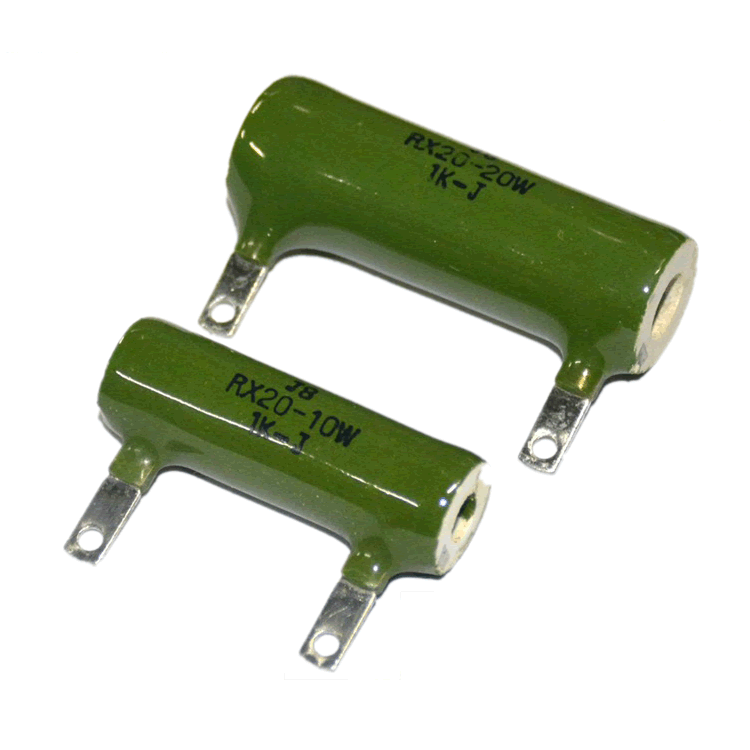

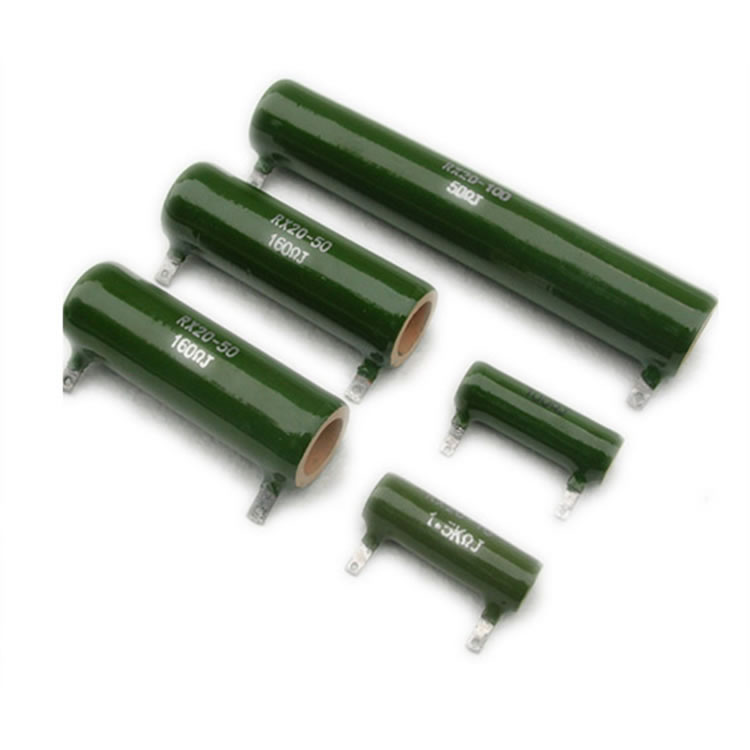

額定功率：10W
阻值范圍：5.1～5K
Ω最高精度：±5%
電阻技術：線繞電阻
封裝材料：琺瑯
封裝方式：被釉
工作溫度范圍：-55℃～+155℃
外型尺寸：L=41mm W=14mm
應用領域：交通鐵路、儀器儀表
■ 產品特點
1、電阻表面采用4次燒結被釉，使電阻絲得到有效保護，從而提高電阻的使用壽命。
2、采用95瓷管，散熱性能更好，使用壽命更長，不易損壞。
3、采用紫銅鍍錫接線柱，可以和電阻絲緊密接觸，導電效果更好，可以在第一環節減少電能損失。
■ 結構圖
■ 規格尺寸和技術指標
◆ 規格尺寸尺寸單位：mm
型號 | 額定功率(W) | 外形尺寸 | |||||||||
L1±2 | L2±2 | L3±3 | D±2 | H±2 | H1±2 | B±0.5 | B1±0.5 | N±0.2 | φd±0.2 | ||
RXG20 | 10W | 41 |
|
| 14 |
| 28.5 |
|
| 5 | 2 |
◆ 技術指標
型號 | 額定功率(W) | 阻值范圍(Ω) | 精度 | 溫度系數(PPM/℃) | |
RXG20 | RXG20 | ||||
RXG20 | 10W | 5.1～10K |
| ±5%，±10% | ±250 |
■ 降功耗曲線圖
■ 客戶選型 例如：RXG20 100W 10Ω ±5%,型號：RXG20-100-10R-J；低電感，在型號中加入字母N，例如： N RXG20-100-10R-J
RXG20 | 100 | 10R | J | B |
代碼 | 額定功率 | 阻值 | 精度 | 溫度系數 |
RXG20系列 | 05=5W 10=10W 25=25W 100=100W 300=300W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | J=±5% K=±10% | L=±250PPM |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
