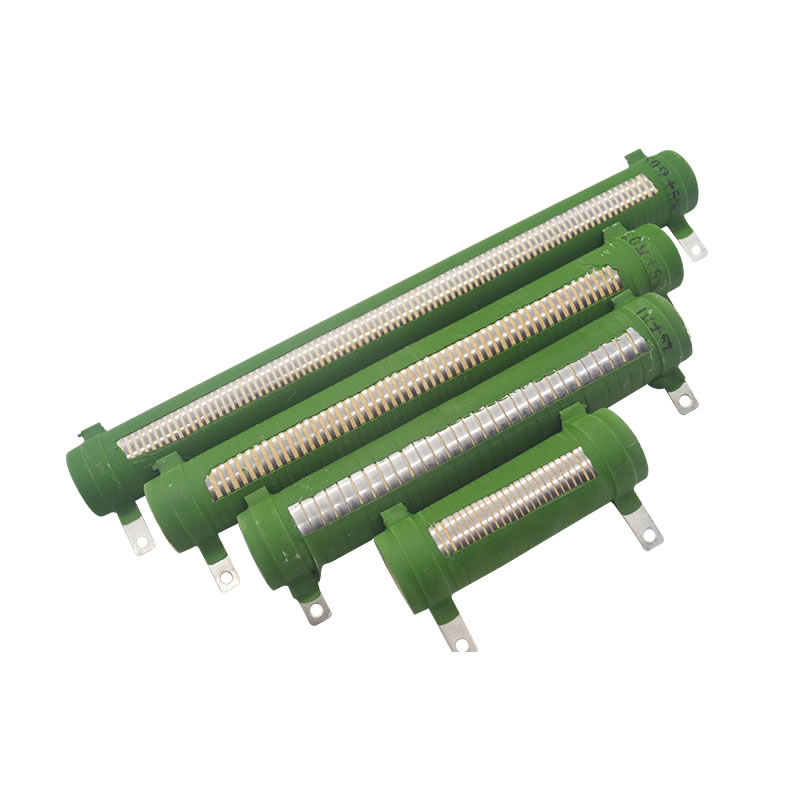

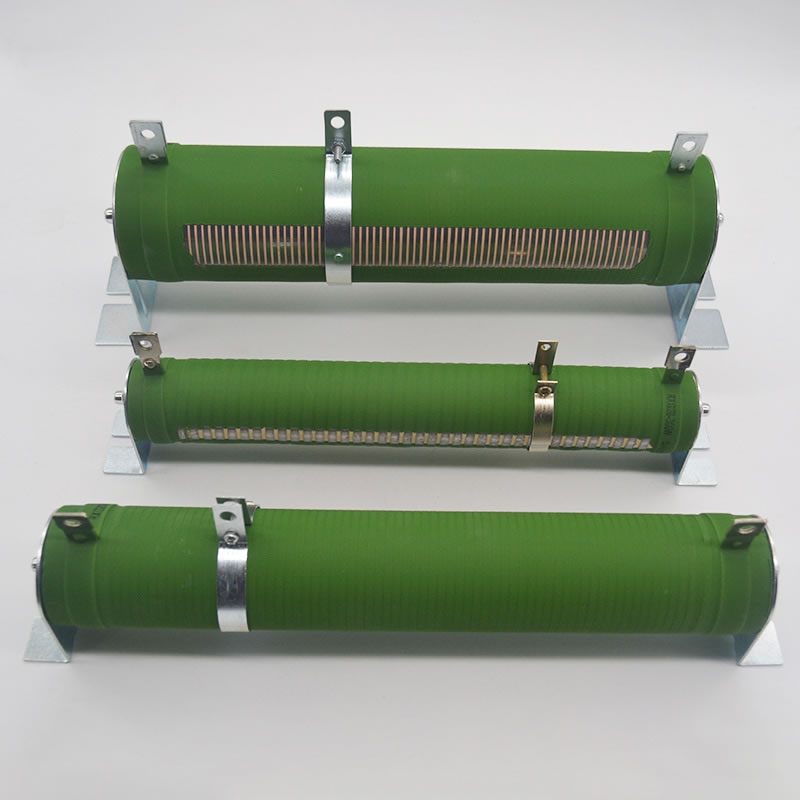

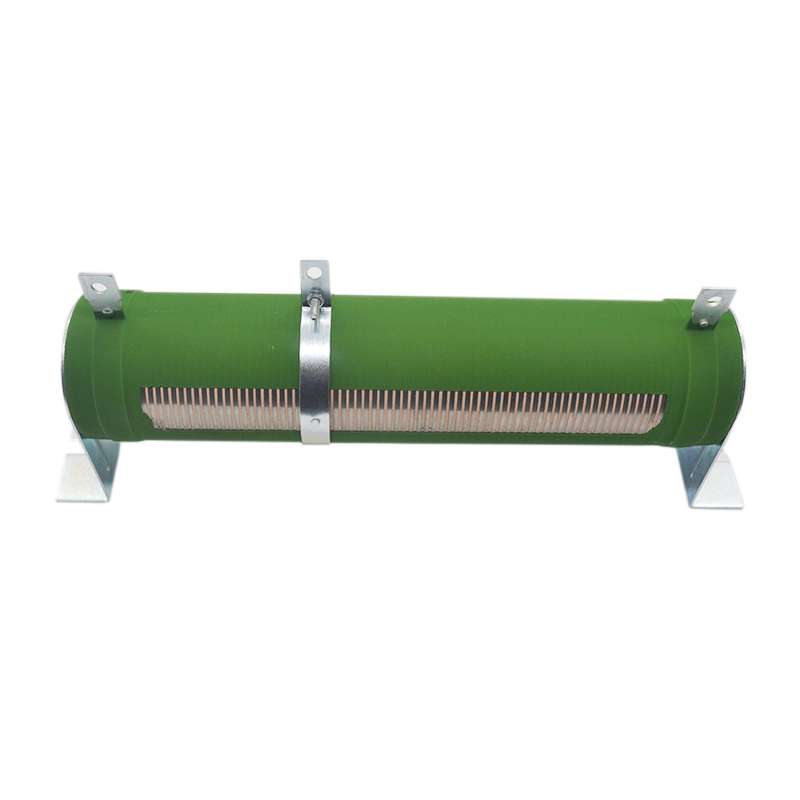

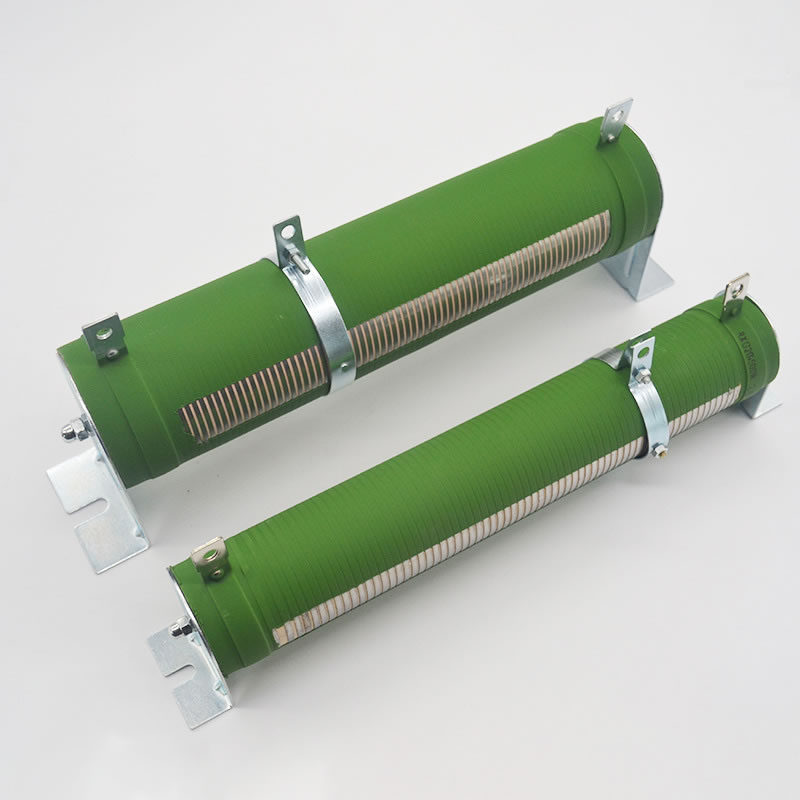

50W-6000W RX20-T可調線繞電阻器

額定功率：50W-6000W
阻值范圍：0R5～500R
Ω
最高精度：±5%
電阻技術：線繞電阻
封裝材料：納米有機硅涂料
封裝方式：被漆
工作溫度范圍：-55℃～+315℃
外型尺寸：尺寸看表格
應用領域：電梯、起重機、軋機、拉絲機、離心機、負載試驗

產品詳情

■ 產品特點

RXBW可調線繞電阻器用耐高溫材料作為電阻基體，高絕緣不燃性填充料灌封，與電阻基體電阻絲及金屬外殼緊密結合，具有較高的穩固性和熱傳導性。根據廣泛的市場調研和工程試驗，精心設計出自帶散熱片的鋁合金外殼，使該電阻的散熱性能遠遠超過傳統型的同體積同功率電阻，既明顯降低了電阻體的表面溫升，又大大提高了耐負荷能力和長期穩定性，其使用壽命可達傳統型電阻的1.5至2倍以上。

1、散熱性能好、耐沖擊、高穩定、壽命長。
2、體積小、功率負荷大。
3、廣泛用于變頻器、電梯、船舶、電機及高端設備行業、負載老化測試等等多個機械行業。
4、精度范圍：±5%、±10%

■ 結構圖

RX20-T可調波紋線繞電阻器結構圖

■ 規格尺寸和技術指標

RX20-T可調波紋線繞電阻器尺寸圖

◆ 規格尺寸尺寸單位：mm

型號	額定功率(W)	外形尺寸
型號	額定功率(W)	L1±2	L2±2	L3±3	D±2	H±2	H1±2	B±0.5	N±0.5	T±0.2	φd±02
RXBW	50W	90	120	145	28	28	68	5	8	0.6	3.8
	60W	90	120	145	28	28	68	5	8	0.6	3.8
	75W	140	170	195	28	28	68	5	8	0.6	3.8
	80W	140	170	195	28	28	68	5	8	0.6	3.8
	100W	170	200	225	28	28	68	5	8	0.6	3.8
	150W	215	245	270	28	28	68	5	8	0.6	3.8
	200W	267	295	322	28	28	68	5	5	0.6	3.8
	300W	267	290	310	40	40	90	7	10	1.5	6.3
	400W	330	355	380	40	40	86	7	10	1.5	6.3
	500W	330	355	364	50	50	102	7.5	9	1.5	6.3
	800W	430	448	470	50	50	102	7.5	9	1.5	6.3
	1000W	430	445	480	60	60	115	8.5	14	2.0	6.3
	1500W	430	460	480	70	70	128	8.5	14	2.0	6.3
	2000W	430	460	492	80	80	150	8.5	14	2.0	6.3
	2500W	500	530	562	70	70	132	8.5	14	2.0	6.3
	3000W	430	460	490	100	100	158	8.5	14	2.0	6.3
	3500W	430	460	490	100	100	158	8.5	14	2.0	6.3
	4000W	500	520	560	100	100	158	8.5	14	2.0	6.3
	5000W	600	620	660	100	100	158	8.5	14	2.0	6.3
	6000W	600	620	660	100	100	158	8.5	14	2.0	6.3
	8000W	750	770	810	100	100	158	8.5	14	2.0	6.3
	10000W	600	620	720	150	150	255	10	20	2.0	8.5

*備注客戶有特殊要求，可以協商定制。

◆ 技術指標

型號	額定功率(W)	阻值范圍(Ω)	阻值允許偏差(%)	最高工作電壓(V)	耐電壓(V)	溫度系數(PPM/℃)
RXBW	50W	0.1-2K	J(±5%) K(±10%)	√PR	1500	±250
	60W	0.1-2K
	75W	0.1-2K
	80W	0.1-2K
	100W	0.1-2K
	150W	0.1-2K
	200W	0.1-2K
	300W	0.1-2K
	400W	0.1-5K
	500W	0.1-5K
	800W	0.1-5K
	1000W	0.1-5K
	1500W	0.1-5K
	2000W	0.1-5K
	2500W	0.1-5K
	3000W	0.1-5K
	3500W	0.1-5K
	4000W	0.1-5K
	5000W	0.1-5K
	6000W	0.1-5K
	8000W	0.1-6K
	10000W	0.1-6K

■ 降功耗曲線圖

RX20-T大功率可調線繞電阻器降功耗曲線圖

■ 性能指示

試驗項目	性能要求	試驗方法
可焊性	浸潤面積≥95%	焊槽法 235±5℃，2s
引出端強度	△R≤±(1%R+0.05Ω)	20N，30s
恒定濕熱	△R≤±(2%R+0.05Ω)	40±2℃,93±3RH,1000h
振動	△R≤±(1%R+0.05Ω)	10～500Hz，0.75mmm or 98m/s²，6h
碰撞	△R≤±(1%R+0.05Ω)	頻率 40～80 次/分 2000次
表面溫升	≤275℃	施加額定功率負荷 P_R
室溫耐久性	△R≤±(5%R+0.05Ω)	室溫 P_R,1000h
過載	△R≤±(2%R+0.05Ω)	10P_R,5s
