一、設計概述

激光設備高頻高壓回路主要為激光泵浦、諧振腔、高壓脈沖觸發模塊提供高頻高壓驅動能量，工作頻率普遍達數十kHz至數MHz，同時存在瞬態高壓沖擊、高頻開關噪聲、寄生參數干擾等問題。傳統繞線電阻存在寄生電感大、高頻響應差、高壓易擊穿、瞬態響應滯后等缺陷，極易造成回路波形畸變、器件過熱擊穿、激光輸出功率不穩定等故障。

采用HVD82U低電感無感電阻作為核心功率與采樣器件，依托其平面對稱電流布局、超低寄生電感、高壓耐受、溫漂穩定的核心特性，優化激光高頻高壓回路的阻尼吸收、電壓采樣、尖峰抑制、負載匹配電路，徹底解決高頻工況下寄生參數引發的信號失真、電弧放電、器件損耗過大等問題，保障激光設備高壓回路高頻工作的穩定性、精準性與安全性。

二、HVD82U無感電阻核心參數與適配優勢

2.1核心電氣參數

寄生電感：亞nH級，近乎無感，徹底規避高頻工況下感抗疊加問題；

高壓耐受等級：最高支持10kV級高壓，可抵御激光回路短時瞬態高壓沖擊；

工作溫區：-55℃~125℃，適配激光設備長時間連續工作的高溫環境；

結構特性：一體化封裝、玻璃釉絕緣保護層，無繞線結構，無爬電、電弧擊穿隱患；

穩定性：低溫漂、低噪聲，高頻信號采樣無失真、無延遲。

2.2工況適配優勢

激光高頻高壓回路電流遵循“最小電感路徑”傳輸規律，普通電阻的寄生電感會大幅改變回路阻抗特性，導致高頻脈沖波形畸變、開關尖峰放大。HVD82U采用平面對稱電流布局，電流正反磁通相互抵消，從結構上消除寄生電感，完美適配高頻脈沖、瞬態高壓的工作場景，同時可兼顧功率限流、電壓采樣、尖峰吸收三重功能，簡化電路架構。

三、電路整體設計方案

3.1核心設計原則

低寄生原則：最小化功率回路環路面積，抑制寄生電感、寄生電容，匹配HVD82U無感特性；

高頻穩定原則：所有配套器件均選用高頻專用型號，杜絕高頻響應滯后、信號衰減；

高壓安全原則：強化絕緣、防爬電、防電弧設計，適配激光高壓瞬態沖擊工況；

抗干擾原則：功率回路與信號采樣回路物理隔離，規避高頻功率噪聲干擾采樣精度。

3.2分模塊電路設計

3.2.1高壓阻尼吸收電路

激光高頻高壓開關回路在器件開通、關斷瞬間會產生高頻高壓尖峰，極易擊穿開關管、諧振電容等核心器件。

電路架構：在高壓開關管（MOSFET/IGBT）漏源極兩端，并聯HVD82U無感電阻與高頻高壓電容（100nF/2kVX7R高頻電容）串聯支路，同時反向并聯超快恢復高壓二極管。

工作原理：開關管關斷瞬間產生的瞬態高壓尖峰，通過HVD82U無感電阻快速泄放能量，超低寄生電感可保證尖峰信號無延遲吸收，避免尖峰疊加諧振；高頻電容抑制電壓突變，二極管阻斷反向高壓回流，三者配合實現高頻高壓尖峰的快速、徹底吸收，保護功率器件。

3.2.2高精度高壓采樣電路

激光輸出功率的精準調節依賴高壓回路電壓的高精度采樣，傳統分壓電阻因寄生電感存在，高頻工況下采樣波形畸變、相位偏移，導致閉環控制失調、激光功率波動。采用雙HVD82U無感電阻對稱分壓架構，實現高頻高壓精準采樣。

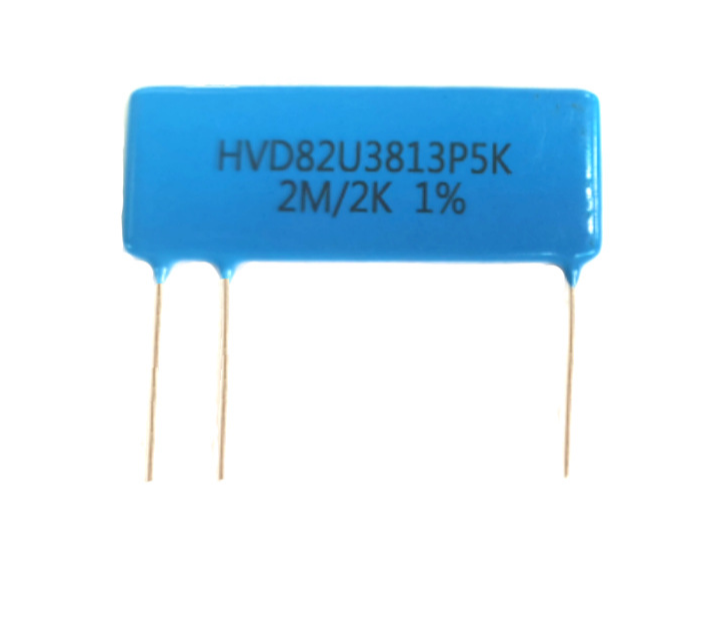

電路架構：選用兩只同規格、同精度（1%）HVD82U無感電阻，組成高壓分壓采樣網絡，高壓端串聯大功率HVD82U電阻降壓，低壓端串聯小阻值HVD82U電阻匹配，采樣信號接入后級運放與主控芯片。設計要點：分壓電阻對稱布局，保證高頻信號相位一致；采樣差分走線等長等距，長度偏差控制在50μm以內，確保10MHz高頻工況下CMRR≥80dB；保證長期工作采樣精度無漂移。

3.2.3負載限流匹配電路

激光諧振腔、泵浦源負載為非線性負載，高頻高壓供電過程中易出現電流沖擊、阻抗失配問題，導致回路諧振異常、激光出光不穩定。本模塊采用HVD82U無感電阻串聯主功率回路，實現高頻限流與阻抗匹配。

電路架構：在高壓儲能電容與激光負載之間串聯大功率HVD82U無感電阻，作為高頻限流阻尼電阻，同時并聯小型高頻去耦電容（220nF），濾除高頻雜波。

工作優勢：HVD82U無感特性可避免高頻電流流經電阻時產生附加感抗，保證回路阻抗穩定，抑制高頻電流振蕩；同時可緩沖負載接通/斷開的瞬態電流沖擊，保護激光負載與前級高壓逆變模塊，提升整機諧振穩定性。

四、PCB布局低電感優化設計

4.1功率回路布局優化

極致壓縮功率環路面積：將HVD82U電阻、高壓電容、開關器件、續流二極管緊密排布，功率走線短、直、粗，最大限度降低PCB寄生電感；

高頻電流優先遵循最小電感路徑布線，避免走線彎折、繞路，杜絕多余寄生參數引入；

高壓功率區域與低壓信號區域嚴格分區，間距滿足高壓絕緣要求，防止高壓爬電、串擾。

4.2采樣回路布局優化

功率走線與采樣走線完全物理隔離，嚴禁共用銅箔、過孔，功率電流與檢測電流路徑獨立；

采樣差分走線對稱、等長、平行布置，緊貼完整地平面，降低共模干擾與寄生電容；

采樣器件就近布置，縮短采樣走線長度，減少高頻信號衰減與相位偏移。

4.3接地與濾波設計

采用單點接地方式，功率地與信號地分開走線，單點匯接，避免地電位差引發的干擾；

在主控芯片、采樣運放電源引腳就近布置100nF高頻去耦電容，配套電源引腳采用雙過孔接地，提升濾波效果；

高壓區域鋪銅簡化，避免大面積鋪銅產生寄生電容，影響高頻回路穩定性。

五、器件參數選型明細
