RTP高壓厚膜電阻VS玻璃釉電阻：高壓工況優劣實測對比(圖文)
電阻元器件源頭廠商-奧創電子今天為大家講講RTP高壓厚膜電阻和玻璃釉電阻在高壓工況下的優劣實測對比，想要獲取高壓電阻濕熱可靠性測試報告、現場爬電故障整改方案及高壓分壓、限流、泄放電阻選型、非標定制需求，歡迎留言對接技術工程師一對一解答！
在高壓變頻、靜電除塵（ESP）、高壓母線泄放、脈沖尖峰吸收等工業高壓場景中，RTP大功率高壓厚膜無感電阻與玻璃釉高壓電阻是最常用的兩類高壓電阻。在高頻、脈沖閃絡、大功率泄放、連續高壓沖擊的真實工況下，二者失效方式、穩定性、耐受能力差異極大。奧創小編將基于設備現場實測數據，從結構原理、電氣性能、高頻表現、抗脈沖能力、溫升老化、失效模式、適用場景等維度，清晰界定兩款高壓電阻的優劣與選型邊界。
一、核心材質與結構差異

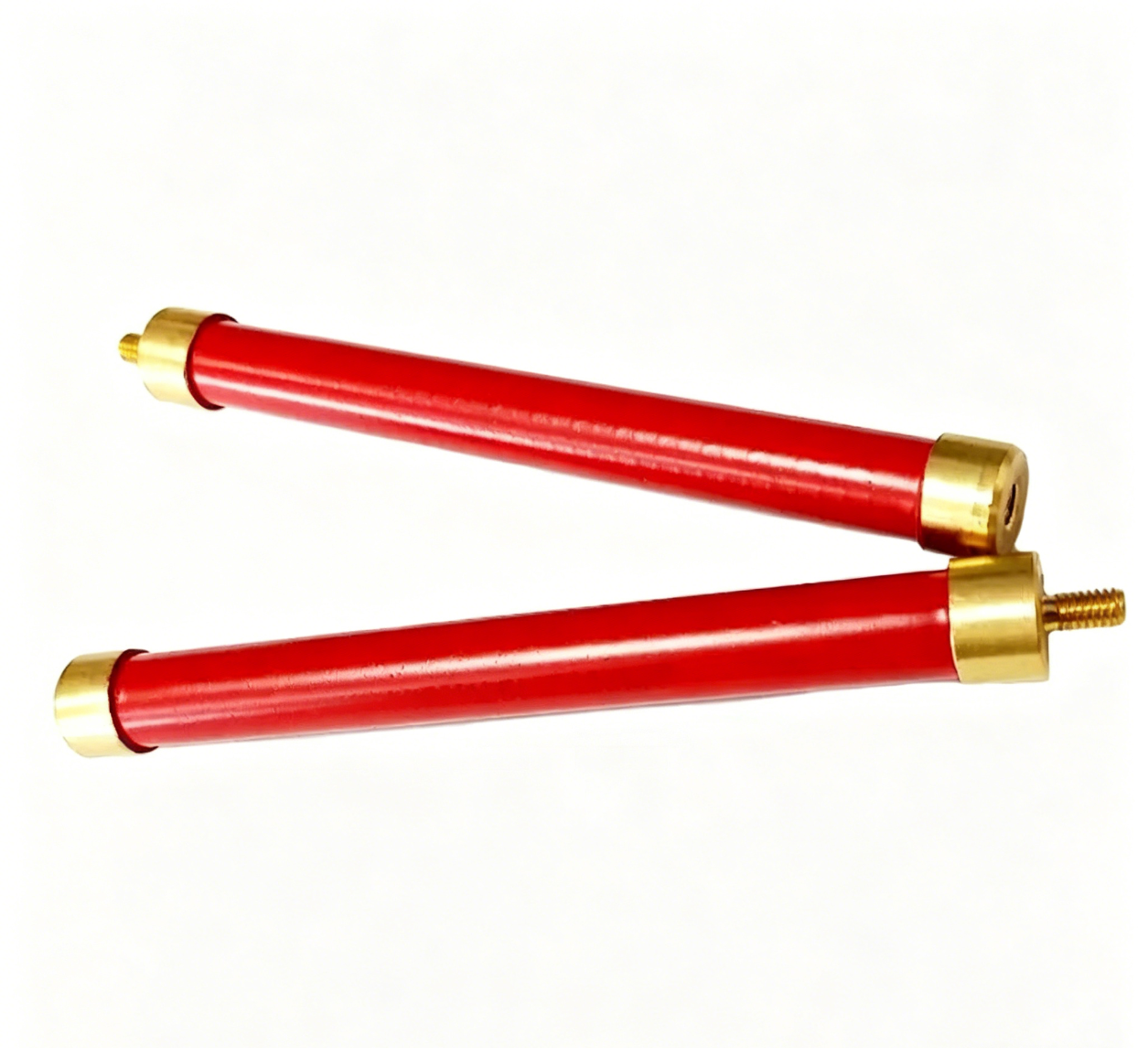

1.玻璃釉高壓電阻（RI40/RI80主流）
采用陶瓷基體噴涂玻璃釉+貴金屬導電粉體，高溫燒結成膜，屬于高阻薄膜類高壓電阻。結構特點：膜層薄、絕緣釉層致密，天然耐壓高、阻值可做到GΩ級，寄生電感極低。但整體熱容量極小、膜層抗熱沖擊弱，導電層薄且脆弱，無法承載大功率瞬時能量沖擊。

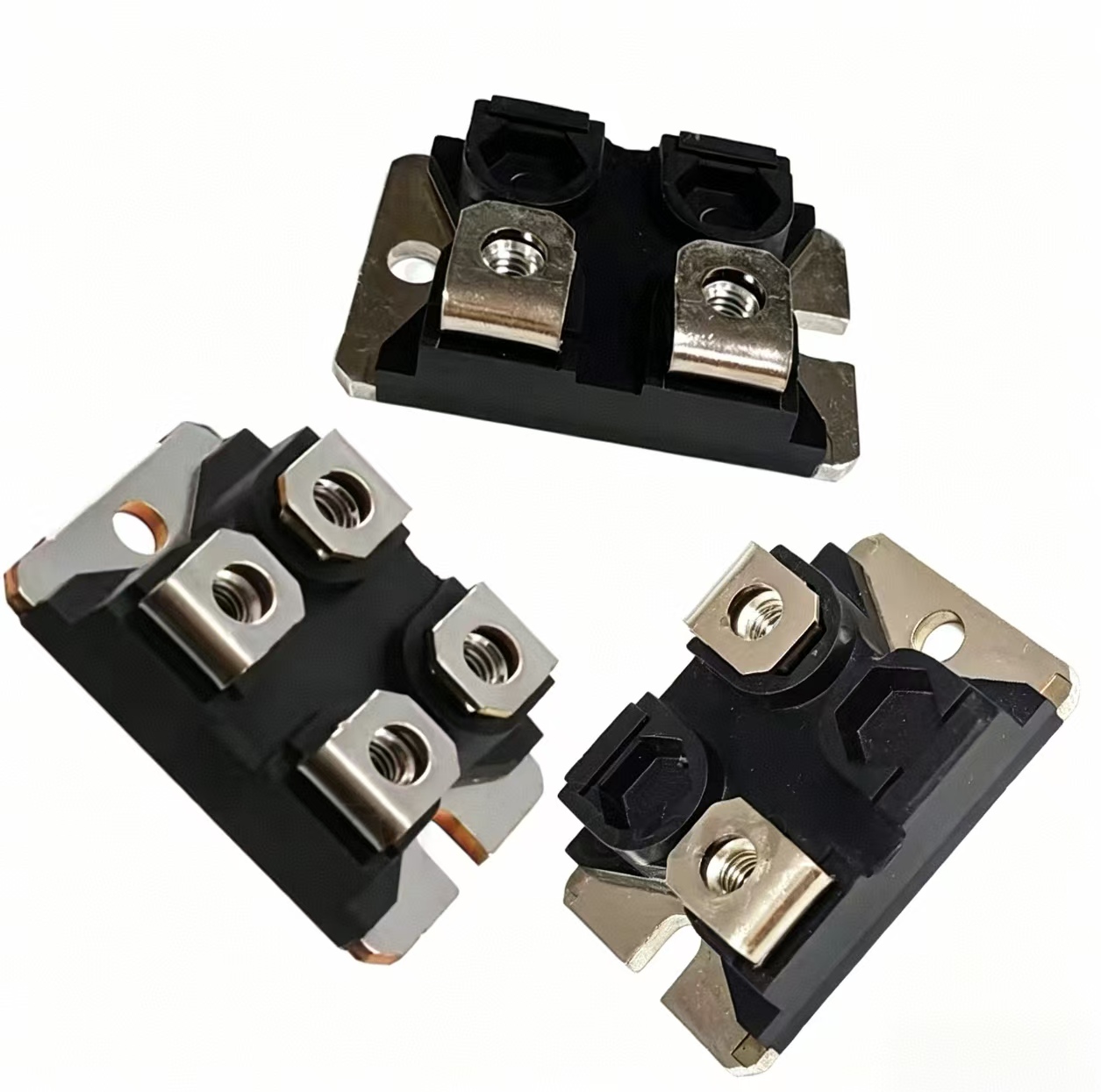

2.RTP高壓厚膜無感電阻
采用96%高鋁陶瓷基板，厚膜印刷燒結工藝，電阻層厚度、導通截面積遠大于玻璃釉電阻，搭配金屬絕緣底板封裝。
結構特點：熱容量大、散熱路徑短、耐功率沖擊強，同樣具備無感特性，同時解決了玻璃釉電阻“耐壓高但不耐功率、不耐熱”的致命短板，是高壓大功率動態工況專用結構。
二、高壓工況全維度實測優劣對比
測試維度（高壓工況） | 玻璃釉高壓電阻 | RTP高壓厚膜無感電阻 | 工況結論 |
靜態耐壓能力 | 優勢：釉層致密，靜態擊穿場強高，小體積可實現超高耐壓，適合靜態高壓分壓 | 優勢：整機耐壓最高可達800VDC，基板絕緣耐壓1800VAC，滿足工業高壓連續運行 | 靜態高壓：玻璃釉略優 連續動態高壓：RTP更穩 |
高頻特性（9kHz–100kHz） | 無感、無諧振，但高頻載流能力弱，高頻下有效功率大幅衰減 | 優勢：寄生電感＜50nH，純無感結構，高頻功率衰減小，波形無畸變，適配變頻、除塵高頻載波 | 高頻脈沖工況必選RTP |
脈沖/閃絡抗沖擊能力 | 劣勢明顯：膜層薄、熱容量極低，單次閃絡脈沖即可導致局部釉層微裂紋，累積后阻值飄移、擊穿開路 | 絕對優勢：厚膜大截面導電層，熱容量大，可反復吸收ESP閃絡、變頻換相尖峰脈沖，無裂紋、無開路 | 頻繁脈沖場景玻璃釉極易報廢 |
大功率泄放能力 | 劣勢：無法承載大容量電容儲能泄放，通流能力差 | 優勢：100W–200W持續功率，可承載母線大能量泄放，快速釋放電容殘壓 | 母線泄放、能耗負載只用RTP |
溫升與熱穩定性 | 小功率溫升可控，一旦過載瞬間高溫燒蝕，釉層碳化不可逆 | 散熱結構優異，滿載穩態溫升60–70℃，溫度系數低，長期運行阻值漂移≤1% | 連續運行RTP穩定性碾壓玻璃釉 |
高壓老化失效模式 | 高壓離子遷移、釉層微裂、受潮漏電、阻值飆升/開路，屬于脆性失效 | 熱衰減平緩，無脆性開裂，過載僅緩慢降功率，不會瞬間擊穿停機 | 工業連續工況RTP故障率極低 |
阻值適配區間 | 主打高阻、超高阻（MΩ/GΩ），低中阻精度差、穩定性差 | 全阻值覆蓋，高壓泄放常用100Ω–1kΩ區間精度高、穩定性極佳 | 中低阻泄放優選RTP |
三、現場實測典型故障對照
1.靜電除塵ESP工況
玻璃釉電阻：設備每次閃絡都會產生瞬時超大能量沖擊，玻璃釉薄膜層無法承受熱應力循環，運行1–3個月出現微裂紋、漏電增大，最終開路失效，導致母線殘壓無法釋放，觸發高壓電源報警停機。
RTP高壓厚膜電阻：厚膜結構抗熱沖擊，可耐受上萬次閃絡脈沖循環，長期運行無裂紋、無阻值漂移，持續穩定完成殘壓泄放、尖峰吸收，可常年連續運行免維護。
2.高壓變頻母線工況
玻璃釉電阻：僅能做靜態高壓分壓，無法承受變頻頻繁換相的高頻電流波動，高頻下功率衰減嚴重，泄放不徹底，母線殘壓殘留過高，存在檢修安全隱患。
RTP高壓厚膜電阻：高頻響應速度快，換相尖峰瞬間吸收，母線波形平穩，5T時間內快速泄放殘壓，完全滿足電氣安全檢修標準。
四、選型邊界
1.必須選用【玻璃釉高壓電阻】場景
純靜態高壓、小電流、超高阻分壓場景：高壓采樣、電壓監測、高壓弱信號隔離、微安級高壓回路，無脈沖沖擊、無大功率泄放需求。
2.必須選用【RTP高壓厚膜電阻】場景
高頻動態、脈沖沖擊、大功率能耗、母線殘壓泄放場景：靜電除塵高頻高壓電源、高低壓變頻控制柜、UPS/光伏儲能變流器、大容量電容儲能泄放、浪涌尖峰緩沖、頻繁啟停脈沖設備。
