一、產品概述

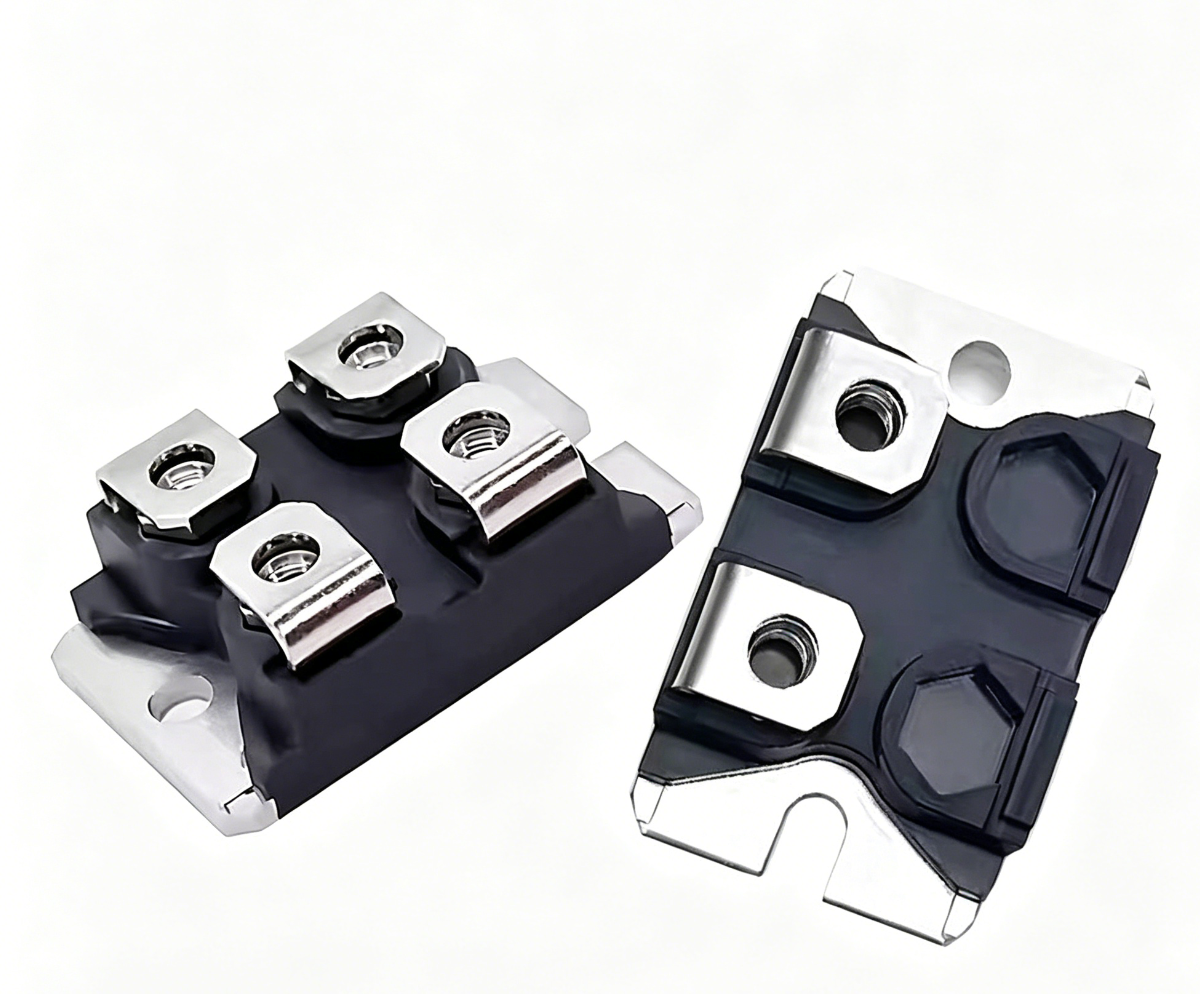

RTP高壓厚膜電阻是一款專為高壓電路能量泄放場景研發的專用無源器件，采用成熟穩定的厚膜燒結工藝制程，摒棄傳統繞線電阻結構缺陷，實現無感特性+超高耐壓+穩定泄放三位一體性能優勢。產品適配各類高壓脈沖、高壓直流、高頻高壓工況，可精準完成殘余電荷泄放、電壓鉗位、過壓保護等核心功能，廣泛應用于工業高壓設備、電力電子、新能源、安防電氣等領域，是高壓電路系統可靠性防護的核心配套器件。

二、核心產品參數

功率范圍‌：通常為10W至600W，具體取決于型號。

‌阻值范圍‌：從0.05Ω至1MΩ，滿足不同電路需求。

‌精度‌：常見精度為1%至5%，部分高精度型號可達0.1%。

‌溫度系數‌：±50ppm/℃至±300ppm/℃，確保高溫環境下的穩定性。

工作溫度：-55℃~+125℃（基板溫度）

降額規則：基板＞70℃開始線性降功率，125℃功率降至0

環境等級：55/125/56（溫濕度循環標準）

壽命負載測試：額定功率1000h，阻值漂移≤±1%R

合規：RoHS無鹵阻燃模壓封裝，耐回流焊270℃

脈沖耐受：短時1.5倍額定功率可持續10s，閃絡瞬時脈沖能量吸收無燒毀

三、核心產品特性

1.純無感設計，適配高頻高壓工況

產品采用厚膜平面印刷結構，無繞線電感效應，寄生電感趨近于零，徹底規避傳統線繞電阻在高頻、脈沖高壓場景下產生的電感干擾、電壓震蕩、響應滯后等問題�？煽焖夙憫�(yīng)瞬時高壓脈沖，電荷泄放速度快、無殘余波動，保障高壓電路動態穩定性，適配高頻啟停、瞬時過壓的復雜工作環境。

2.超高耐壓性能，耐受極端高壓沖擊

依托特種厚膜電阻漿料、高絕緣陶瓷基板及高壓密封封裝工藝，產品具備優異的脈沖耐壓、直流耐壓及交流耐受能力，可長期穩定工作在高壓環境，耐受瞬時高壓沖擊、持續高壓負載，不易出現擊穿、漏電、老化失效等問題。阻值精度穩定，高壓工況下阻值漂移極小，保障泄放參數精準可控。

3.專用泄放特性，功耗穩定耐用

針對電荷泄放、高壓泄壓、回路穩壓等專屬場景優化參數，功率負荷匹配泄放工況，可持續吸收、釋放電路殘余能量，抗脈沖過載能力強。產品耐高溫、耐潮濕、抗老化，工作溫域?qū)挿海瑦毫庸�業環境下可長期連續工作，使用壽命遠優于普通通用電阻。

4.小型化集成，安裝適配性強

厚膜工藝實現器件小型化、輕量化設計，結構緊湊，封裝規整，適配貼片、插件等多種安裝方式，可適配高密度電路板集成布局。一致性高、批次穩定性好，便于批量標準化選型與裝配，適配規�；�量產設備配套需求。

四、核心適用場景

高壓電力設備：高壓配電柜、互感器、變壓器二次側殘余電荷泄放、高壓穩壓回路

新能源領域：儲能系統、光伏逆變器、高壓鋰電池模組、充電樁高壓泄放保護

工業電子設備：高壓電源、脈沖發生器、變頻器、高壓測試儀器過壓泄放

安防與特種電氣：靜電消除設備、高壓除塵設備、脈沖高壓防護、絕緣監測泄放回路

高頻高壓工況：各類高頻脈沖電路、瞬時高壓沖擊電路，解決有感電阻振蕩、失效難題

五、產品優勢總結

相較于普通線繞電阻、通用厚膜電阻，RTP高壓無感泄放專用電阻針對性解決了高壓場景下有感干擾、耐壓不足、泄放不穩、易擊穿老化四大痛點，專為高壓泄放工況定制，性能更精準、穩定性更強、工況適配度更高，是高壓電路安全防護、能量泄放的優選專用器件。
