HVR80、HVR82系列為高頻脈沖高壓場景專屬厚膜無感電阻，采用低寄生參數結構設計，具備耐高壓、抗脈沖沖擊、高頻特性穩定、溫漂系數低等核心優勢，廣泛適配高壓脈沖電源、等離子發生設備、高壓測試儀器、靜電噴涂設備、醫療高壓診療設備等高頻高壓工況，是脈沖分壓、浪涌吸收、負載匹配、過壓保護場景的核心元器件。奧創小編將結合高頻脈沖高壓場景的工況特點，詳細拆解兩款電阻的差異化參數、精準選型標準與落地應用關鍵要點。

一、HVR80/HVR82核心產品特性

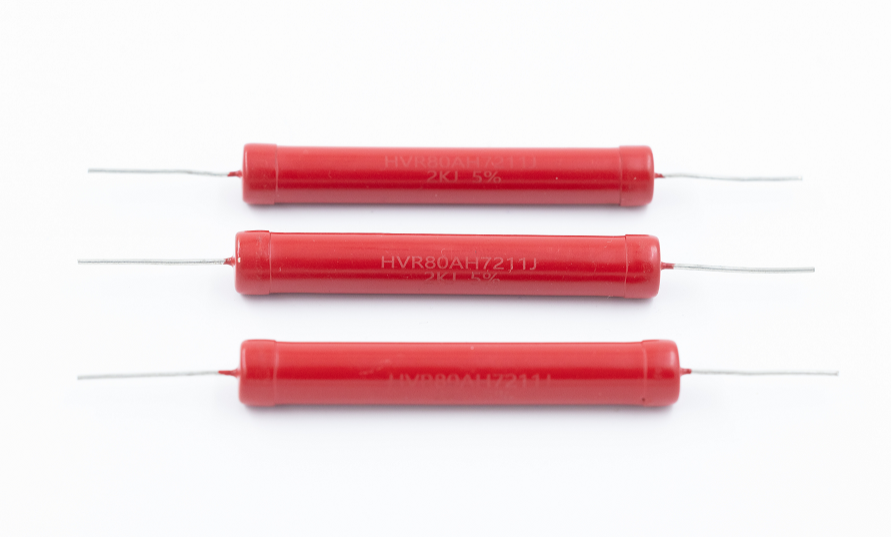

HVR80核心產品特性

1. 超高耐壓長爬距設計陶瓷管加長絕緣段，最高100kVDC連續工作，不易爬電、表面起弧，適配高壓開關柜、X光、靜電除塵、儲能泄放等高電壓設備。

2. 超大功率與脈沖承載3~500W全覆蓋，陶瓷管熱容大，瞬時短路、電容放電大能量不易燒膜；支持螺桿水冷散熱，長期連續大功率負載不降額。

3. 全阻值覆蓋，低阻可選可做10Ω~百歐級低阻高壓限流，適合高壓回路限流、緩沖、大功率假負載。

4. 多機械安裝方案A直插插件、B螺桿螺栓固定、C法蘭水冷，適配機柜、散熱器、油浸罐體多種安裝場景。

5. 高壓穩定性優異低電壓系數、低溫漂，長期高壓負載阻值漂移＜0.2%，可用于高壓標準分壓、耐壓儀校準電阻。

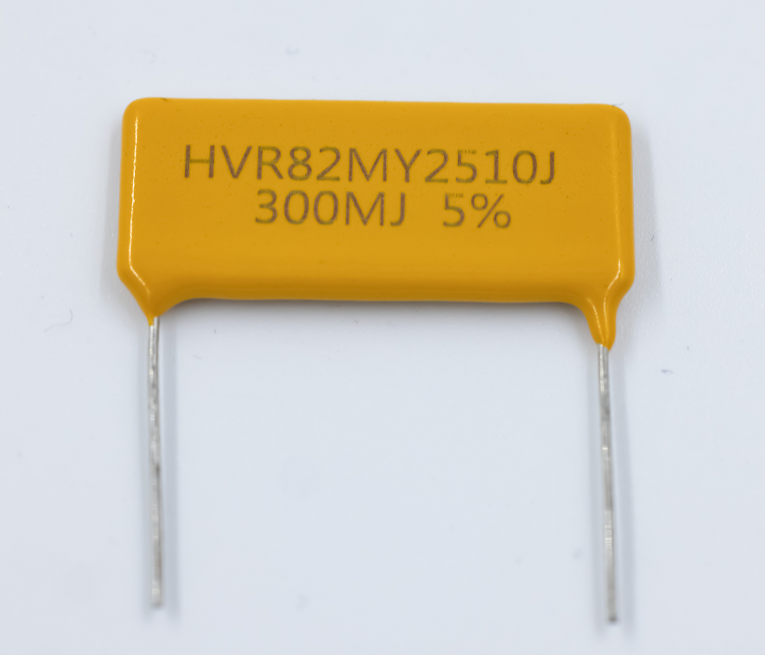

HVR82核心產品特性

1. 超薄片式，PCB緊湊布局扁平薄片結構，占用垂直空間極小，多顆并排分壓不干涉，適合小型高壓電源、便攜式耐壓儀、醫療小電源板卡。

2. 超寬耐高溫區間-55℃~+225℃，適合高溫烘箱、密閉灌封、汽車高溫電控。

3. 極致低寄生電感平面對稱印刷電阻膜，電感＜0.05μH，納秒/微秒高頻脈沖、高頻逆變回路無自激振蕩。

4. 小型化低成本0.25W~12W小功率全規格，原材料用量少，批量成本低于同功率HVR80圓柱款。

5. 適合微弱電流采樣、絕緣檢測分壓回路。

二、高頻脈沖高壓場景核心選型要點

1.區分持續耐壓與脈沖峰值耐壓

高頻脈沖場景存在持續工作高壓+瞬時脈沖浪涌高壓雙重工況，兩類耐壓參數需同時滿足，杜絕擊穿隱患。一是持續額定工作電壓，需保證電阻額定持續電壓高于電路最大穩態工作電壓，預留20%以上安全裕量，避免長期高壓老化導致絕緣失效；二是脈沖峰值耐壓，需匹配電路瞬時最高脈沖電壓，嚴禁峰值超規格運行。

2.按脈沖等效功率核算，預留過載冗余

高頻脈沖工況瞬時功率極大，不能以常規平均功率簡單選型，需依據脈沖寬度、脈沖頻率、峰值電流計算等效耗散功率。常規選型原則為：電阻額定功率≥電路等效脈沖功耗的1.3~1.5倍，高頻次、高占空比脈沖場景需提升至1.5~2倍冗余。

3.保障阻抗穩定性

高頻脈沖電路選型核心在于把控寄生參數：一是寄生電感，HVR80/HVR82標準品≤0.1μH可滿足多數高頻場景，MHz級超高頻工況需選低感定制規格；二是自諧振頻率需≥工作脈沖頻率1.5~2倍，確保工作頻段內阻抗純阻性；三是阻值精度，精密場景選±1%，普通場景選±5%。

4.阻值與工況適配選型

結合電路功能匹配阻值區間：高壓分壓、信號采樣場景優先選用100kΩ~100MΩ高阻值規格；脈沖放電、浪涌吸收、負載限流場景選用1kΩ~100kΩ中低阻值規格；高頻阻抗匹配場景需精準選型，規避阻抗失配問題。

三、典型應用場景與適配方案

1.高壓測試、精密測量儀器

①標準分壓臂、精密校準、高穩定采樣、長期帶載漂移要求高

優選：HVR80低溫漂、低電壓系數，高壓下阻值變化極小，適合計量級精密分壓。

②小型便攜測試儀、主板多路分壓、微型絕緣檢測儀、空間受限電路板

優選：HVR82薄片省空間，多顆并排多路采樣，中小功率標準化高阻。

2.工業高壓設備（等離子、靜電噴涂、真空設備）

①主力標配：HVR80

噴涂/等離子高壓輸出限流、真空設備高壓泄放電阻都需要長爬距防打火；可螺桿固定散熱，長期連續高壓工作穩定性強，油浸/灌封工況適配性更好。

②配套輔件：HVR82

狹小電路板分壓采樣，耐高溫，適配設備密閉高溫腔體環境。

3.醫療高壓診療設備（CT、X光機）

①球管大功率高壓主回路、高壓泄放、短路緩沖、kV級主限流

必選：HVR80大體積陶瓷散熱、抗大脈沖沖擊，絕緣爬距滿足醫療安規，可法蘭/螺桿散熱安裝，長時間連續工作穩定。

②設備控制主板、高壓反饋采樣、微弱電流檢測、小型分壓回路

配套選用：HVR82扁平小型化，適配醫療設備緊湊板卡布局，寬溫適應設備內部密閉高溫環境。

4.高壓脈沖電源、DC-DC高壓變換電路

①大功率、大能量脈沖、輸出電壓＞30kV、電容充放電泄放、持續大功率負載

首選：HVR80

優勢：長陶瓷管爬電大、脈沖耐受能量高、功率覆蓋3–500W，螺桿款可加裝散熱，大沖擊不易燒毀，適合高壓側限流、泄放、緩沖負載。

②小功率板載、PCB內置、高頻微秒級脈沖、電壓≤30kV、空間狹小

首選：HVR82

優勢：片狀超低寄生電感、扁平貼板、耐高溫，高頻開關無振蕩，適配DC-DC內部分壓、采樣小信號回路。

四、安裝與使用核心注意事項

1.散熱設計規范

高頻脈沖工況電阻持續發熱，散熱不足會導致阻值漂移、壽命衰減。安裝時需預留充足散熱空間，密閉機箱需搭配散熱風道或輔助散熱片；電阻器件工作時溫升較高，禁止緊貼PCB板、絕緣線材等易燃器件，避免積熱老化。多電阻并聯使用時，需分散布局，避免集中散熱導致局部溫度過高。

2.高壓絕緣與布線規范

高壓脈沖工況下，布線間距不足易引發電弧、串?dāng)_。電阻高壓端與周邊元器件、PCB走線需保留足夠安全絕緣距離，根據電壓等級匹配爬電間距；禁止電阻引腳近距離平行走線，減少高頻寄生電容、電感干擾；高濕、粉塵工況可采用絕緣灌封、套管防護，提升高壓耐受性。

3.工況使用禁忌

嚴禁超峰值電壓、超額定功率長期運行，瞬時脈沖過載時間不可超過器件規格上限；避免高頻次、超規格脈沖沖擊反復累積，導致電阻膜層疲勞失效；禁止在強腐蝕、超高溫惡劣環境下無防護使用，防止絕緣層、電阻基體損壞。

4.并聯串聯使用規范

高壓高阻場景需多電阻串聯分壓時，優先選用同型號、同精度、同批次HVR80/HVR82電阻，保障電壓均分，避免單顆電阻過壓擊穿；大電流泄放場景并聯使用時，確保電流均勻分配，防止單顆電阻過載燒毀。
