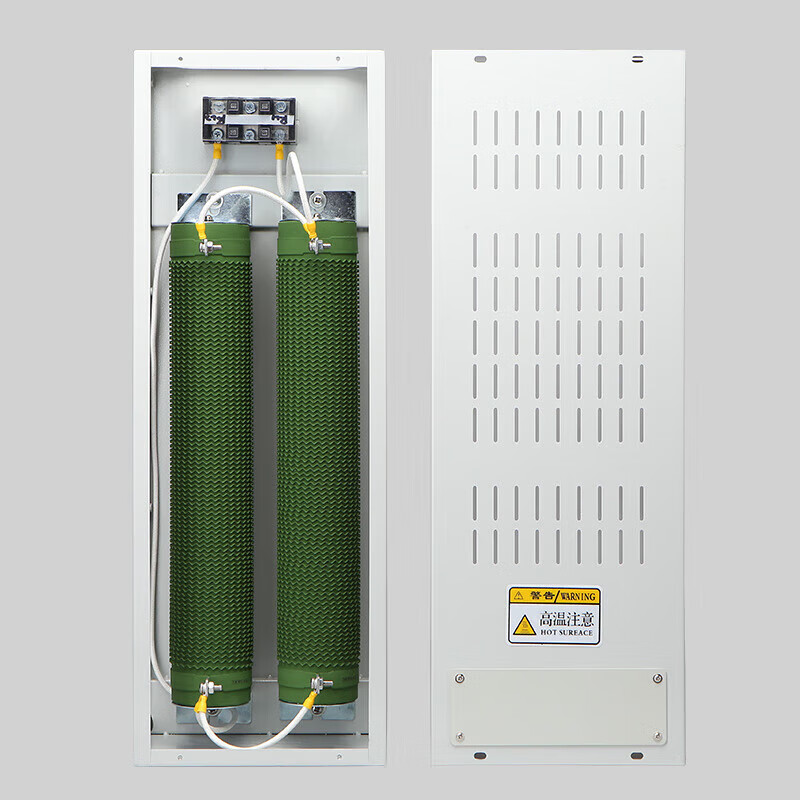

制動電阻箱是一種電子設備，主要應用于變頻器能耗制動回路，與制動單元配合使用以實現能量消耗、設備保護和穩定控制功能 ，該設備是一種箱體式大功率電阻裝置，內部由多個高功率電阻單元（如波紋瓷管電阻、線繞電阻等）組成，包含電阻元件、散熱裝置及防護外殼結構。防護等級可達IP20至IP23 ，部分產品防護等級可達IP54。奧創公司制動電阻箱產品通過CE認證和歐盟RoHS認證，公司通過ISO9001:2015質量管理體系認證 。檢測項目包括電阻值、絕緣電阻、溫升及耐壓測試，采用精密電橋和耐壓測試儀等專業設備 。

要理解制動電阻箱在變頻器系統中的作用，首先需明確：當變頻器驅動的電機減速、制動，或帶動重物下放時，因機械慣性，電機會反轉為“發電機”，產生再生電能，這部分再生電能會反饋到變頻器直流母線，導致母線電壓快速飆升，若不處理，會擊穿IGBT等核心元件、損壞設備，還可能造成電網電壓波動，影響其他設備運行。此時，制動電阻箱的核心作用的就是解決這些問題，包含以下幾點：

1、消耗再生電能：當變頻器直流母線電壓升至制動單元的開啟閾值時，功率開關自動導通，將再生電能引入制動電阻箱。電阻元件通過電流發熱，將電能高效轉化為熱能散發，快速降低母線電壓。待電壓降至關斷閾值，制動單元斷開，電阻箱停止工作并自然散熱。該循環往復過程可將母線電壓穩定在安全范圍，防止設備因過壓損壞。

2、平穩制動：在快速停機與精準定位場景中，制動電阻箱通過將再生電能轉化為熱能，幫助電機快速減速并平穩制動。這不僅縮短了制動時間，消除了滑行與沖頂隱患，還顯著提升了設備的安全性和精準度。對于起重機等勢能負載設備，該機制能有效防止制動滯后引發的事故，是保障安全的關鍵。

3、保護設備：消耗再生電能避免其沖擊變頻器內部元件，減少故障、延長設備壽命；同時防止電能反饋電網，避免電壓波動，保護電網及其他設備，適用于禁止電能回饋的場景。

此外，并非所有變頻器系統都需要配備制動電阻箱：小功率變頻器（通常3KW以下）若對制動時間要求不高、負載慣性小，只需內置小型制動電阻，無需額外配備；但對于大功率、大慣量、需要頻繁制動的設備（如起重機、電梯、大型機床），必須配備外置制動電阻箱，部分場景還需搭配奧創ACBU制動單元使用，才能滿足制動需求和設備安全要求。
