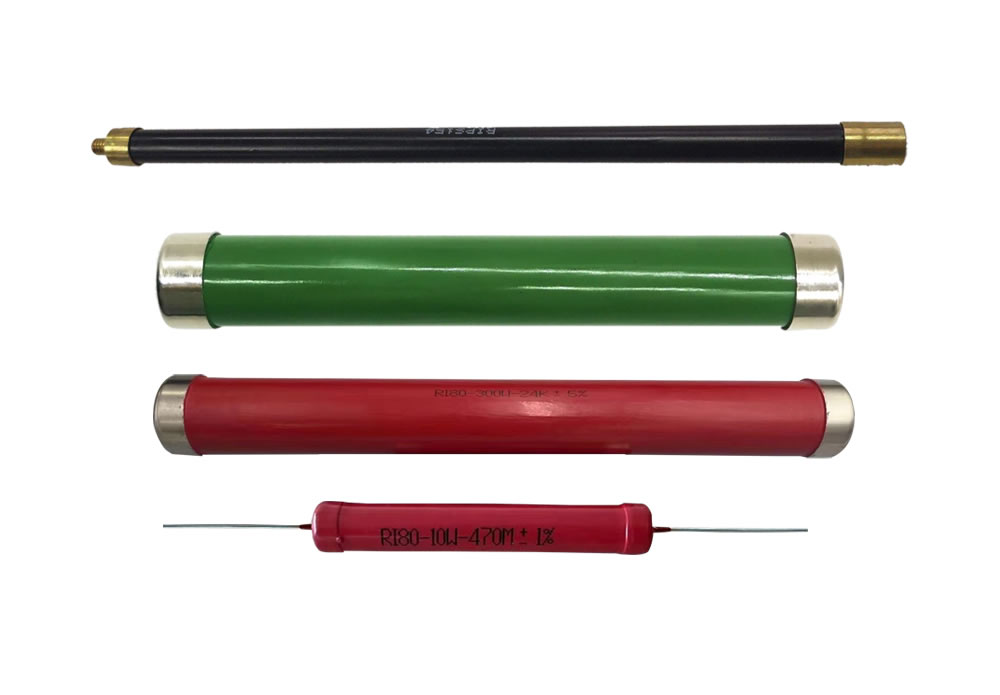

高壓電阻器是專為‌高電壓環境‌設計的電子元件，工作電壓通常在‌1000至35000伏特‌之間，特殊型號最高可達‌100kV甚至更高‌，阻值范圍覆蓋‌10kΩ至10^11歐姆‌，功率一般在‌2W至100W‌以上，主要應用于高壓裝置的分壓器、泄放電阻、吸收器等場景。廣泛應用于電力電子、醫療設備及新能源設施等高壓電路場景。

一、結構和工作原理

結構：

其采用細長基體設計，電阻膜呈螺旋帶式結構以防止電擊穿，材料包括合成碳膜、金屬膜、金屬玻璃釉膜及厚膜技術制造。

工作原理：

‌遵循歐姆定律‌：當高壓施加于電阻兩端時，電阻通過阻礙電流流動，將電能轉化為熱能耗散，從而實現限流、分壓或保護作用。

‌高耐壓設計‌：為防止電擊穿，高壓電阻通常采用‌細長結構‌、‌螺旋帶繞制‌或‌高抗壓強度材料‌（如合成碳膜、金屬膜、金屬玻璃釉膜），確保沿長度方向的電壓梯度不超過‌500V/cm。

‌能量耗散‌：在脈沖或過壓情況下，電阻將瞬時大電流轉化為熱量，起到‌吸收、泄放或保護‌作用，尤其用于整流濾波電容放電、滅弧等場景。

二、高壓電阻有哪些種類

⑴按材料劃分

合成碳膜高壓電阻：以合成碳膜為電阻體，成本低廉、阻值范圍寬，具備良好的穩定性和耐熱性，能承受一定的高壓脈沖，適用于一般高壓電路的分壓、放電場景，是高壓電阻中應用較廣泛的基礎類型之一。

金屬膜高壓電阻：采用金屬膜作為電阻體，精度高、可靠性強，噪聲低且溫度系數小，長期工作時阻值變化率低，廣泛應用于高壓測試設備、精密儀器等對精度要求較高的場景。

金屬氧化膜高壓電阻：以金屬氧化膜為電阻元件，具有非線性電壓-電流特性，耐高溫、穩定性好，擅長吸收瞬時高壓，是浪涌保護電路的核心元件，同時也適用于高壓高頻場景。

金屬玻璃釉膜高壓電阻：通過添加氧化鋁等結晶控制劑，將金屬玻璃釉膜涂覆于陶瓷基體上，耐壓能力可達2200伏/厘米，穩定性和絕緣性優異，常用于精密高壓設備和交直流、脈沖電路中。

陶瓷高壓電阻：以高絕緣性陶瓷為基體（如95%三氧化二鋁陶瓷），耐高壓、耐高溫、耐腐蝕，絕緣性能突出，能承受極端環境的考驗，適用于工業控制、測試設備等復雜高壓場景。

⑵按結構劃分

管形陶瓷無感高壓電阻：100%陶瓷體電阻，純無感設計，耐高壓性能極強，最高耐沖擊電壓可達75KV（部分型號可達100KV），短時間可耐受更大電流和更高峰值能量，不會出現線繞電阻和模壓電阻的失效現象，適用于高壓沖擊、高頻高壓場景。

高壓無引線阻尼晶圓電阻：采用金屬氧化物和陶瓷材料混合高溫?zé)�結而成，能承受瞬間高溫高壓，核心應用于汽車、摩托車的點火系統，通過瞬時高壓放電實現點火功能。

高壓金屬陶瓷阻尼電阻：兼具金屬和陶瓷的優勢，耐高壓、耐高電流突波特性優越，比繞線型和薄膜型電阻更穩定，適合高壓電路設計，常用于需要抑制電壓尖峰的場景。

氧化膜高壓高頻電阻：采用管形端頭被銀或金電極結構，高頻性能優異，主要用作超高頻電路中的負載，在高壓脈沖電源、廣播發射機等行業應用廣泛。

棒狀與片狀高壓玻璃釉膜電阻：兩者核心用途一致，均適用于交直流或脈沖電路及高壓設備中；其中棒狀采用引線式結構，便于安裝在電路板上，片狀體積小巧，適配小型化高壓電子設備。

線繞高壓電阻：用鎳鉻合金絲繞制在陶瓷骨架上，散熱快、耐高壓沖擊，功率承載能力強（最高可達500W），但體積較大，適合低頻高壓電路、電源限流等場景，如EV充電stations、工業激光器等高壓大功率場景。

合成繞制高壓電阻：屬于大功率高壓電阻器件，阻值范圍10kΩ～50MΩ，功率范圍2～50W，能承受大功率高電壓，可靠性高、穩定性好，主要用于設備儀器的高壓電路，承擔泄放、分壓、濾波、負載等功能。

三、高壓電阻的核心作用

⑴基礎核心作用

1. ‌限流保護‌：防止過電流損壞敏感設備，如在高壓試驗中串接保護電阻器限制短路電流。

2. ‌分壓與泄放‌：用于高壓分壓器、濾波電路或電容放電回路，如在整流濾波后通過泄放電阻釋放殘余電荷。

3. ‌能量耗散‌：在電機制動、變頻器等場景中，將再生電能轉化為熱能安全釋放。

4. ‌抑制過電壓‌：吸收電壓浪涌或開關瞬態，保護電源和負載設備。

5. ‌穩定系統運行‌：在特高壓柔性直流輸電系統中，啟動電阻（如碳陶瓷電阻）精準調控電流、緩沖沖擊。

這些作用共同支撐了高壓電阻在電力系統、醫療設備、新能源汽車、電信及工業控制等領域的關鍵地位。

⑵專項應用作用

l 特高壓柔直輸電系統的“啟動電阻”‌
在±800kV特高壓柔性直流工程（如昆柳龍直流工程）中，碳陶瓷啟動電阻用于‌緩沖啟動或工況切換時的電流沖擊‌，防止設備損壞，保障設備穩定運行。

l ‌光伏逆變器與充電樁‌
用于高壓分壓、泄放濾波電容電荷、負載均衡等，提升系統效率與安全性。

l ‌高壓測試設備與變壓器保護‌
承擔限流、浪涌抑制、電壓測量等功能，確保電網設備安全。‌

l ‌X光機、CT掃描儀、MRI、除顫器‌
高壓電阻用于‌精確分壓、限流和電壓調節‌，既保證成像精度，又保護患者與設備安全。

l ‌高壓預充電阻‌
在車輛啟動前，‌緩慢給高壓電容充電‌，避免電流沖擊損壞電池、電控單元及繼電器，是高壓安全啟動的關鍵部件。

l ‌電動助力轉向、制動系統‌
用于管理高壓電路中的瞬態電壓與電流。

l ‌電焊機、電鍍電源、高壓變頻器‌
作為‌制動電阻吸收再生能量‌，或作為‌假負載用于大電流測試。

l ‌雷達、通信設備、粒子加速器‌
在航空航天及科研設備中，確保高壓信號穩定傳輸。

l ‌相機閃光燈、燃?xì)庠铧c(diǎn)火器、電池充電器‌
利用其高耐壓特性實現瞬時高壓放電或電壓控制。
