水泥電阻與普通電阻的區別(圖文)
水泥電阻和普通電阻乍一聽，可能覺得它們之間沒什么太大差別--畢竟都是電阻，都是在電路中限制電流的流動。但如果你仔細看下去，會發現它們各自有著鮮明的特點和不同的應用場景。水泥電阻到底為什么被稱為水泥電阻?它和普通電阻的差別又在哪里?這不僅僅是材料的不同;更是性能和用途上的區別。

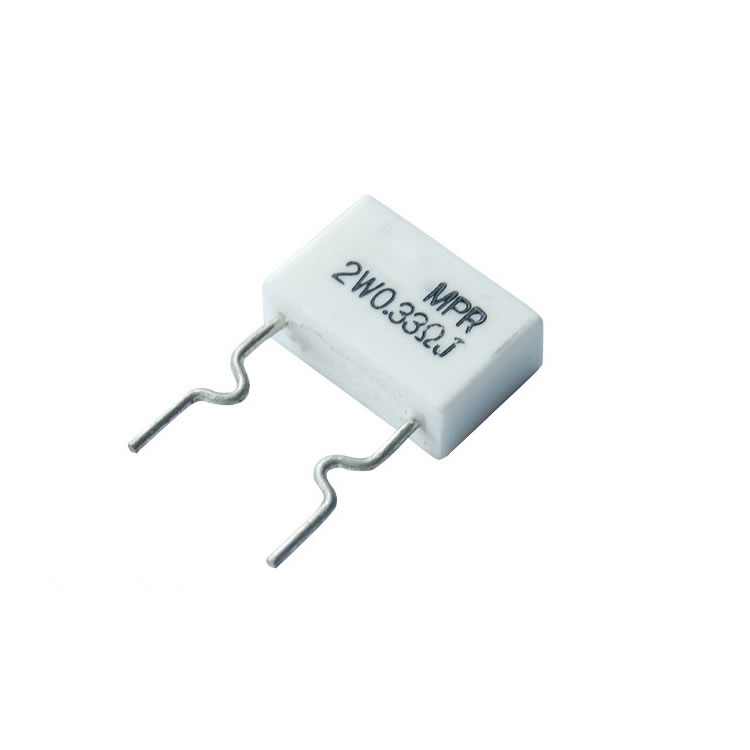

說起水泥電阻名字里有個水泥，你也許會想象它就像一塊塊水泥磚頭那么厚重，但它得外形并不一定給人很沉重的感覺。水泥電阻器，就是用水泥（耐火泥）灌封的電阻器，即將電阻線繞在無堿性耐熱瓷件上，外面加上耐熱、耐濕及耐腐蝕材料保護固定，并把線繞電阻體放入方形瓷器框內，用特殊無燃性耐熱水泥充填密封而成。更加耐久且不易受潮，適用于濕度較高的環境。它的特點就是耐高溫，能夠承受較大的功率負荷，所以在一些需要高功率或者高溫環境的電路中，水泥電阻常常是不可或缺的選擇。
它們的結構比普通的金屬外殼電阻更加堅固耐用;這種特殊的外層可以幫助電阻在工作時保持穩定;不容易受到外部環境的影響。水泥電阻地工作原理和普通電阻基本一樣，都是利用電阻材料來限制電流的流動。但它們的內部材料有所不同，水泥電阻內部一般采用的還是一種特殊的合金或者陶瓷材料這些材料的特性致使水泥電阻在高溫條件下依然能夠保持較好的穩定性。而普通電阻通常采用碳膜或者金屬薄膜雖然普通電阻在大多數普通電路中表現也不差。
水泥電阻地應用主要集中在一些需要高功率或者耐高溫的地方，比如功放電路、電源電路、工業電器等。在這些高負荷的電路中，水泥電阻不僅能夠承受更多的功率而且還能夠在長時間運行下維持穩定的電阻值不容易因高溫而損壞。如果你曾經在一些老式設備中看到過烤糊地電阻，那么很有可能是普通電阻在長期工作中因?yàn)槌休d能力不足而損壞。而水泥電阻在這種情況下，能夠更好地分散熱量避免過熱導致的損壞。這種優勢在電力電子、電機控制等領域尤為重要。水泥電阻地一個顯著特點就是其良好的散熱性能。水泥電阻的設計和材料使它能夠更有效地將熱量釋放到周圍環境中，從而保持電阻值的穩定性，確保電路的正常運行。
水泥電阻與普通電阻的關鍵參數對比（直觀區分）
對比項目 | 水泥電阻 | 普通電阻（碳膜/金屬膜） |
結構 | 內部采用鎳鉻或康銅電阻絲，繞制在陶瓷骨架上，外部用方形陶瓷外殼封裝 | 內部是陶瓷棒表面沉積碳膜或金屬膜（非繞線結構），外部采用環氧樹脂涂層封裝 |
功率范圍 | 大功率，5W～200W，甚至更高 | 小功率，0.125W～5W，適合小電流場景 |
體積大小 | 較大，多為方形，占用空間多 | 較小，圓柱形或貼片，節省PCB空間 |
散熱能力 | 水泥+陶瓷結構，熱容高、散熱快 | 依賴表面空氣對流散熱 |
過載/浪涌能力 | 可承受短時大電流沖擊，不易燒毀 | 過載或浪涌易熔斷、損壞 |
精度 | 誤差范圍±5%～±10% | 誤差范圍±0.1%～±5% |
溫度系數（溫漂） | ±100~±500ppm/℃，阻值受溫度影響明顯 | ±50~±200ppm/℃，阻值穩定性好 |
高頻特性 | 繞線結構存在電感，不適合高頻電路 | 薄膜結構無感，適配高頻信號電路 |
環境適應性 | 耐震、耐濕、耐熱、阻燃、防爆，適配惡劣環境 | 常溫、干燥、穩定環境 |
應用場景 | 電源適配器、電視機、空調等百瓦級家電 ； 汽車電子、工業控制、電信設備 ； 電機啟動限流、放電負載、電流采樣、電烙鐵DIY等需耐浪涌或高熱的用途。 |
信號調理、分壓、限流等精密電子電路； 消費類電子產品（手機、電腦主板等）中的通用阻性元件。 |
水泥電阻的核心作用
l 大功率限流與降壓：核心用途之一，用于限制電機、變壓器、開關電源等設備的啟動浪涌電流，避免功率器件因瞬間大電流損壞；同時可作為大功率電源、逆變器、變頻器中的負載電阻或假負載，穩定電路電壓。
l 能量消耗與放電：在制動、剎車回路（如電梯、伺服電機）中，消耗設備運行產生的再生電能，避免電能回流損壞電路；也可用于電容放電、高壓電路泄放，保障電路安全。
l 過載與短路保護：具備一定的保護功能，當電路出現過流時，水泥電阻自身會快速發熱，可作為功率型保險絲使用，且阻燃、防爆，避免故障擴大。
l 惡劣環境適配：因耐震、耐濕、耐熱、耐油污的特性，廣泛應用于工業控制、汽車電子、戶外電源、機械設備等惡劣環境下的電路中。
水泥電阻的特性
n 高穩定性:水泥電阻的內部結構相對簡單，且使用的材料穩定性較高，因此其穩定性也較高。在工作環境溫度變化較大時，水泥電阻的電阻值變化相對較小。
n 耐高溫:水泥電阻器件可承受高溫，通�？稍�150℃左右工作。因此，在高溫環境下需要使用的場合，水泥電阻是一種比較理想的選擇。
n 價格適中:與其他類型的電阻器件相比，水泥電阻價格適中。在一些應用場合中，如家用電器、汽車等領域，常采用水泥電阻。
n 安全可靠:由于水泥電阻內部結構簡單、使用材料穩定性好，并且不易燃燒等特點，因此其安全可靠性也比較高。
n 抗干擾能力強:由于其內部結構簡單，并且沒有開關等元件，因此水泥電阻抗干擾能力強，在一些噪聲環境下仍能正常工作。
