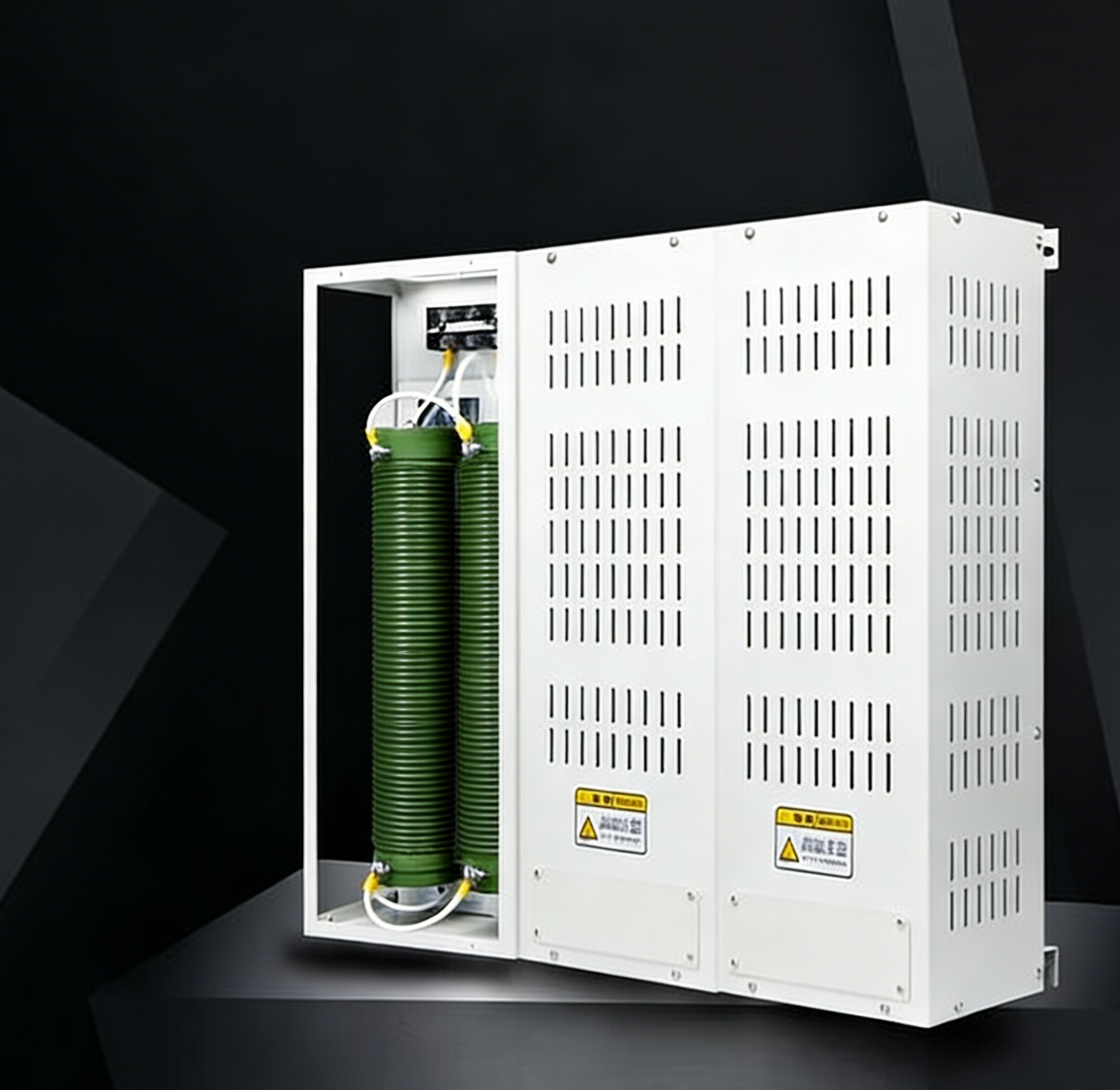

電阻箱是工業自動化中的關鍵組件，主要用于消耗電機再生能量，防止變頻器因母線電壓過高而跳閘。然而，新手在選配時常陷入誤區，僅依據電機功率盲目匹配，忽視了阻值、工況、散熱及防護等級等核心參數，極易引發設備燒毀、制動失效甚至安全事故。由于制動電阻箱的選型容錯率極低，微小的參數偏差即可導致整套系統癱瘓。因此，奧創小編旨在為零基礎新手提供一套系統的選型指南，幫助用戶精準完成型號選擇，確保設備安全穩定運行。

一、電阻箱原理的基礎認知

制動電阻箱的核心作用，是吸收電機減速、停機、反轉過程中產生的再生電能，將電能轉化為熱能消耗，避免直流母線電壓過高擊穿變頻器、伺服驅動器，同時保障設備快速、平穩制動。

二、新手選型深坑

1、只看功率忽略阻值

很多人直接套用“1kW電機配1-2kW電阻箱”的簡易公式，完全忽略阻值參數。阻值過小，會導致制動電流超限，瞬間擊穿變頻器IGBT模塊，直接燒毀驅動器；阻值過大，再生電能無法及時消耗，制動力度不足、停機緩慢。

2、功率不預留余量

在常規勻速或低頻制動工況下，看似額定功率達標，但設備啟停波動、環境高溫及頻繁制動都會額外增加負荷。新手若零余量選型，電阻長期處于持續高溫老化狀態，極易引發起皮、熔斷甚至起火等嚴重隱患。

3、散熱條件不足

制動電阻箱工作時表面溫度可超300℃，屬于高溫發熱器件。新手安裝時若緊貼柜體或其他設備、缺乏通風空間，會導致熱量堆積無法散出，引發電阻持續高溫漂移、功率衰減，最終燒毀。此外，在密閉柜體或高溫環境中未配置強制風冷，也是導致故障的常見誘因。

4、忽視制動占空比

許多新手只看電阻箱標稱功率，不懂區分“瞬時峰值功率”與“連續持續功率”。普通電阻箱通常僅支持短時工作，若在高頻啟停、往復運動或連續減速的工況下，用短時型替代連續型，必然會因過熱而燒毀。因此，必須根據設備的制動占空比（制動時長/運行周期）來核算實際所需的持續功率。

5、配線規格不達標

選型精準但配線出錯，同樣會引發故障。配線線徑過細、接線端子松動，會產生較大接觸電阻，導致接線處發熱打火；配線過長、未做屏蔽處理，易受干擾，影響制動穩定性。

6、忽略防護等級

室內干燥無塵環境，普通IP20防護電阻箱可正常使用；但戶外、車間粉塵大、潮濕、有腐蝕性氣體的場景，新手依舊選用普通機型，會導致電阻絲受潮氧化、積塵短路、外殼銹蝕，大幅縮短使用壽命，甚至引發短路故障。

7、混淆工作制

電阻箱分為S1連續工作制（24小時可持續工作）和S2短時工作制（僅支持短時制動）。新手不清楚工作制區別，將短時電阻箱用于連續制動設備，長期滿負荷運行必然出現過熱燒毀。

三、選型實操必備步驟

1、確定參數

設備參數：電機額定功率、額定電壓（常規380V三相）、變頻器/驅動器型號

電氣參數：系統直流母線電壓、驅動器最大制動電流

工況參數：制動頻率、制動占空比、是否重載/高速/往復運行

環境參數：安裝場景（室內/戶外）、溫濕度、粉塵、腐蝕情況、安裝空間

2、核算阻值

核心公式：最小制動阻值R=直流母線電壓U÷最大制動電流I

選型標準：實際選用阻值≥計算最小阻值，同時不大于廠家推薦最大阻值，平衡制動安全性和制動效果。阻值偏小燒設備，阻值偏大制動無力，嚴格卡在區間內即可。

3、核算功率

實際持續功率Pr=(U²×D)÷(R×K)

參數說明：D=制動占空比，K=散熱降額系數（通風良好取0.5，密閉高溫取0.4）

選型規則：電阻箱標稱功率＞計算所得Pr，疊加安全余量：常規工況1.2-1.5倍余量，頻繁制動、高溫密閉、重載工況1.5-2倍余量。

4、匹配工況

工作制匹配：連續制動、24小時運行設備選S1連續工作制；短時啟停、間歇工作可選S2短時工作制

防護等級：室內干燥無塵選IP20；粉塵、潮濕環境選IP23及以上；腐蝕環境選專用防腐涂層機型

散熱方式：常規工況自然風冷；大功率、連續制動、密閉柜體工況，選強制風冷型

5、安裝規范

安裝：預留≥10cm散熱空間，遠離電纜、塑料配件等易燃物品，禁止密閉堆疊安裝

配線：按電阻功率匹配國標銅線，緊固接線端子，避免虛接發熱，長線配線做好屏蔽處理

安全：高溫區域加裝防護罩，張貼高溫警示標識，符合電氣安全標準
