隨著新型儲能向高壓化、大功率、高頻化、高可靠性方向快速迭代，儲能系統對核心電子元器件的性能要求愈發嚴苛。厚膜無感高壓電阻憑借無感高頻特性、高耐壓等級等核心優勢，完美適配儲能系統運行工況，廣泛應用于全場景儲能設備，是保障儲能系統安全穩定運行的關鍵被動元器件。

一、厚膜無感高壓電阻核心適配優勢

高耐壓高功率，耐受高壓沖擊：基于陶瓷基底厚膜燒結工藝，耐壓等級可達數百伏至數千伏，可適配儲能系統直流高壓母線、高壓電池簇、高壓逆變回路的電壓環境，同時具備優異的瞬時脈沖功率承受能力，可抵御儲能系統充切換、電網波動帶來的瞬時大電流、高電壓沖擊。

環境適應性強，適配戶外儲能場景：產品自帶抗硫化、防潮、防塵防護涂層，耐高溫、抗老化，可適應儲能集裝箱戶外高低溫交變、高濕、粉塵復雜工況，大幅延長儲能設備使用壽命，滿足工商業及電網儲能長期無人值守的運行需求。

無感低寄生參數，適配高頻工況：采用厚膜印刷工藝，無繞線結構，寄生電感趨近于零，可有效避免儲能變流器、高頻開關電路中出現電磁干擾、信號畸變、諧振震蕩等問題，保障高頻工況下電路控制精度與運行穩定性，解決傳統電阻高頻失效、發熱嚴重的痛點。

小型化集成化，適配緊湊布局：標準化貼片封裝，體積小巧，可適配儲能PCB高密度緊湊布局，契合儲能設備輕量化、集成化的發展趨勢，同時具備良好的散熱性能，熱阻低、溫升小，長期滿載運行穩定性極強。

二、儲能行業核心應用場景及功能原理

（一）儲能安全泄放與故障保護系統

儲能系統安全防護是行業核心剛需，厚膜無感高壓電阻憑借高耐壓、高脈沖功率特性，廣泛應用于儲能設備故障泄放、過壓保護、靜電泄放場景。

當儲能系統出現電網浪涌、電壓異常、短路故障時，厚膜無感高壓電阻可快速吸收瞬時高壓能量、泄放故障電荷，抑制過電壓沖擊，保護后端電池、變流器、主控模塊不受損壞。同時，在儲能設備停機、檢修、故障斷電場景中，持續、安全泄放高壓回路殘余電量，杜絕高壓安全隱患，滿足儲能電氣安全規范要求。此外，在光儲一體化系統中，該電阻可適配光伏高壓直流側工況，承擔MPPT控制回路保護、高壓泄放功能，適配光儲協同運行的復雜電氣環境。

（二）儲能高壓配電與電壓采樣系統

大型電網儲能、工商業儲能系統采用高壓直流母線架構，電壓可達500V-1500V，厚膜無感高壓電阻是高壓分壓采樣的核心元器件。

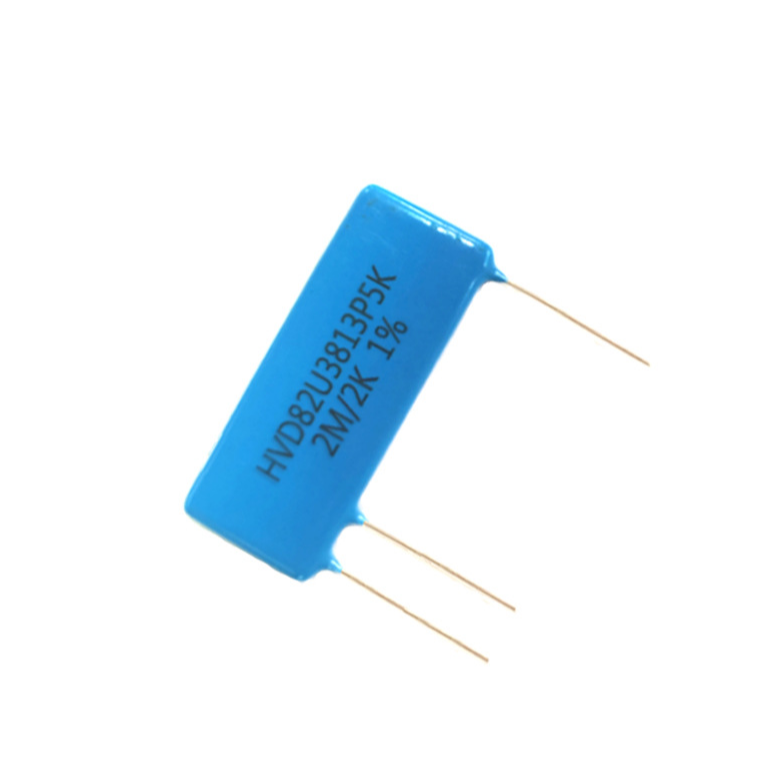

在儲能高壓配電模塊、電壓監測單元中，多顆高精度厚膜無感高壓電阻組成高壓分壓網絡，將母線超高電壓轉換為主控芯片可識別的低壓信號，為系統充放電控制等提供精準數據支撐。相較于普通電阻，其高精度阻值公差、低溫漂特性可保障長期運行下分壓精度不漂移，無感特性可抵御電網高頻諧波干擾，避免因采樣誤差導致的儲能系統控制失靈、并網故障等問題。

（三）儲能電池管理系統（BMS）

BMS是儲能電池簇的核心管控單元，負責電池電壓、電流、溫度監測及均衡保護，厚膜無感高壓電阻在此承擔均壓、泄放、限流等核心功能。

在高壓儲能電池簇中，多節鋰電池串聯堆疊會出現單體電池電壓不一致的問題，長期壓差過大會加速電池衰減、降低容量。厚膜無感高壓電阻作為被動均衡電阻，可實現整簇電池電壓均衡，提升儲能電池循環壽命與系統容量利用率。同時，該電阻可作為限流與高壓泄放電阻，在電池系統停機、檢修時釋放母線殘余高壓電荷，避免檢修觸電、電路擊穿風險，保障運維安全。其無感特性可避免電池高頻采樣時的信號干擾，保障BMS采樣數據精準度。

（四）儲能變流器（PCS）系統

儲能變流器是實現交直流雙向轉換、并網調頻、負荷調節的核心設備，其內部電路對電阻高頻性能要求極高，是厚膜無感高壓電阻的核心應用場景。

一是預充電限流應用：儲能PCS上電啟動瞬間，直流母線電容會產生極大的沖擊浪涌電流，極易擊穿電容、開關管等核心器件。厚膜無感高壓電阻作為預充電電阻，在上電初期限制沖擊電流，平緩母線電壓上升速度，待電容充電完成后退出工作，有效保護PCS功率器件，避免瞬時電流沖擊損壞設備。

二是高頻緩沖與阻尼保護：PCS高頻逆變、并網切換過程中，電路易產生高頻振蕩、電壓尖峰。無感設計的厚膜高壓電阻無高頻電感效應，可有效吸收電路尖峰電壓、抑制高頻諧振，阻尼電路振蕩，穩定逆變輸出波形，保障儲能并網電能質量，降低諧波干擾。

三是空載泄放與穩壓：PCS停機脫網后，快速泄放母線電容殘余高壓，防止設備空載高壓殘留，同時在輕載工況下輔助穩壓，保障變流器低負載運行穩定性。
