電阻元器件源頭廠商-奧創電子今天為大家講講RTP無感厚膜電阻在高壓變頻和靜電除塵設備中的實戰案例。想要獲取高壓電阻濕熱可靠性測試報告、現場爬電故障整改方案及高壓分壓、限流、泄放電阻選型、非標定制需求，歡迎留言對接技術工程師一對一解答！

高壓變頻系統、靜電除塵高頻高壓電源工況具備高頻脈沖、高壓尖峰、儲能電容量大、頻繁啟停的特點。傳統線繞鋁殼電阻因寄生電感大、高頻響應差、抗脈沖能力弱，長期使用易出現發熱燒毀、殘壓超標、設備誤跳閘等問題。RTP厚膜無感大功率電阻憑借無感特性、高頻穩定性、強脈沖耐受能力，成為該類設備泄放、緩沖、殘壓釋放的核心優選器件。下面奧創小編將為您介紹兩套工業落地實戰改造案例，完整還原工況痛點、選型邏輯、改造方案與實測效果。

案例一：水泥廠靜電除塵高頻高壓電源泄放改造案例

1. 項目工況與原有故障

某大型水泥廠窯尾ESP靜電除塵設備，搭載100kHz高頻高壓除塵電源，直流母線電壓800V，母線儲能電容總?cè)萘?700μF，設備24h連續運行，每日多次啟停、閃絡保護動作。設備改造前采用傳統RX24鋁殼線繞功率電阻作為母線殘壓泄放電阻，長期存在三大核心故障：

①高頻工況下線繞電阻寄生電感引發高頻諧振，母線頻繁出現瞬時高壓尖峰，最高峰值突破1200V，導致高壓電源IGBT模塊、整流單元頻繁擊穿，年均更換模塊6-8次；

②線繞電阻高頻發熱嚴重，自然散熱工況下溫度超150℃，阻值漂移嚴重，泄放效率大幅下降，設備停機后母線殘壓長時間留存，遠超安全標準，存在極大檢修觸電風險；

③電阻頻繁過熱燒毀，平均3個月需更換一次電阻，設備停機檢修頻繁，除塵系統穩定性差，煙氣排放超標風險高，運維成本居高不下。

2. 核心改造選型

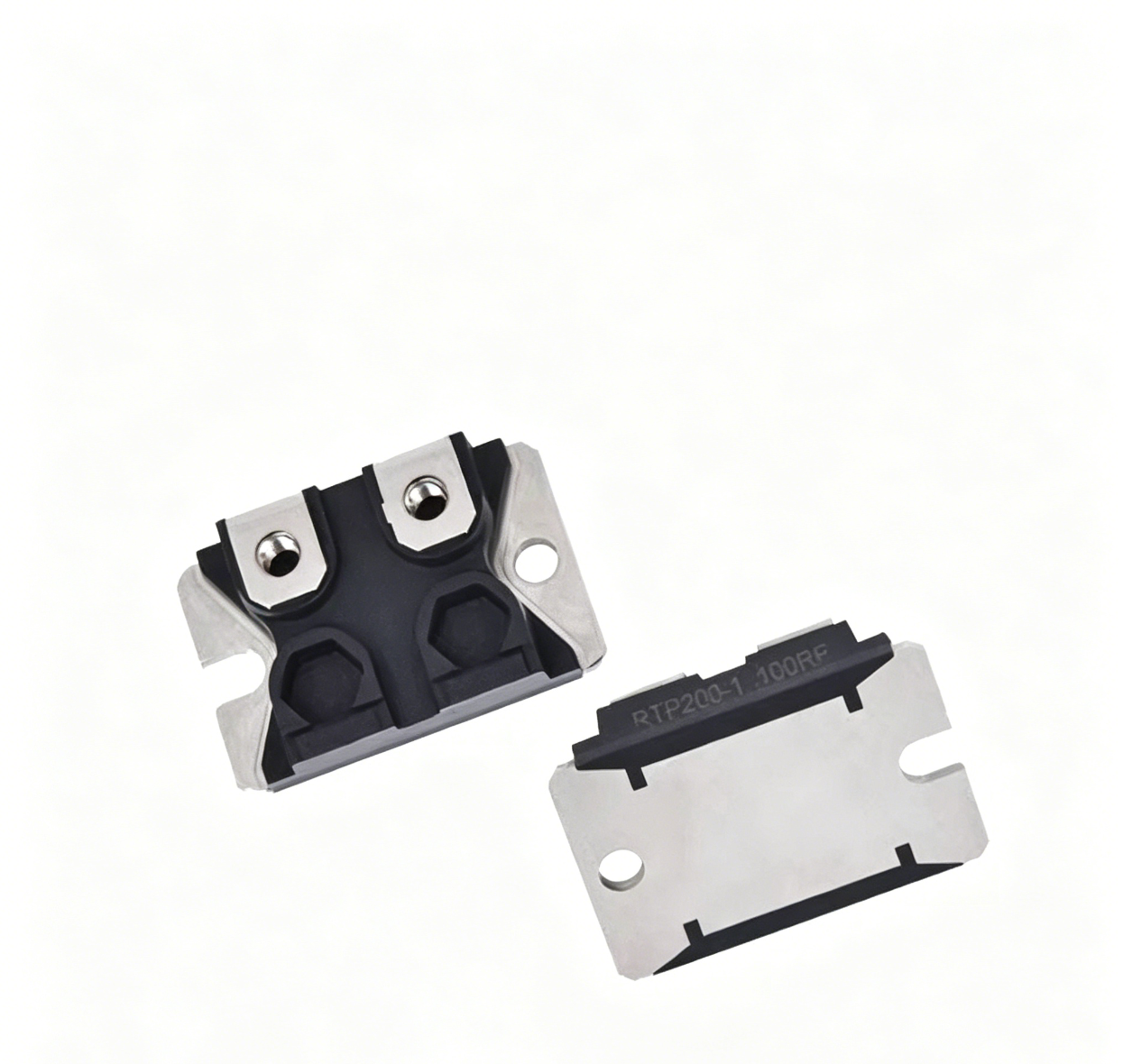

結合靜電除塵高頻高壓、脈沖閃絡頻繁的工況，選用RTP200大功率無感厚膜電阻，選型核心依據：

（1）工況適配：RTP系列純厚膜印刷工藝，無繞線寄生電感，完美適配100kHz高頻工作場景；

（2）功率與耐壓匹配：選用RTP200（200W額定功率），耐壓800V，完全覆蓋母線800V工作電壓，可承受閃絡瞬間超大脈沖能量；

（3）泄放效率達標：匹配阻值200Ω，依據電容泄放公式E=0.5CV²、T=RC，可實現設備停機后5s內母線電壓降至60V安全閾值以下，滿足工業安全檢修標準；

（4）安裝適配：TO-247標準封裝，兼容原有電阻安裝位，無需改動PCB布局與機柜結構，加裝標準散熱片+導熱硅脂，滿足長期滿負荷散熱需求。

3. 改造實施方案

1. 拆除原有RX24鋁殼線繞泄放電阻，清理安裝基座，平整散熱接觸面；

2. 固定RTP200-200R-J大功率泄放電阻，涂抹高導熱硅脂，鎖緊散熱片，保證無虛位、無松動，確保散熱性能；

3. 采用并聯接線方式，將RTP電阻并聯于直流母線儲能電容兩端，作為常態殘壓泄放+故障閃絡能量吸收單元；

4. 整機通電調試，監測母線電壓波形、電阻溫升、設備啟停及閃絡保護動作狀態，校準泄放時間參數。

4. 改造后實測效果

1. 高頻干擾徹底消除：母線電壓波形平穩，無高頻諧振尖峰，IGBT、整流模塊擊穿故障完全解決，設備核心器件零損壞；

2. 泄放性能穩定：設備停機后4.2s即可將母線殘壓降至安全電壓以下，滿足檢修安全規范，徹底杜絕殘余高壓觸電隱患；

3. 運行溫升可控：滿負荷連續運行72h，電阻穩態溫升僅65℃，無阻值漂移、無過熱老化，性能穩定；

4. 運維成本大幅降低：改造后設備連續穩定運行18個月，無電阻損壞、無設備停機檢修，除塵系統運行穩定性大幅提升，煙氣排放持續達標。

案例二：鋼鐵廠除塵風機高壓變頻柜泄放緩沖改造案例

1. 現場工況與原有缺陷

某鋼鐵廠轉爐一次除塵風機配套10kV高壓變頻柜，變頻系統直流母線電壓600V，風機頻繁調速、重載啟停，電網偶爾出現電壓波動、瞬時浪涌。原設備采用普通功率電阻作為母線緩沖與故障泄放單元，長期存在以下問題：

①變頻調速換相過程中產生高頻電壓尖峰，普通電阻無感性能差，無法快速吸收脈沖能量，導致變頻柜過壓保護頻繁誤動作，風機無故停機，影響轉爐除塵連續作業；

②電網浪涌、負載突變時，電阻抗脈沖能力不足，頻繁擊穿失效，導致母線殘壓無法正常釋放，變頻模塊報警鎖機；

③原有電阻體積大、散熱差，機柜內部積熱嚴重，加劇周邊電氣元件老化，整套變頻系統故障率居高不下。

2. 針對性選型方案

針對高壓變頻高頻換相、頻繁負載波動、脈沖沖擊強的工況，選用RTP100無感功率電阻組成緩沖泄放單元：

1. 型號選型：RTP100-100R-F（100W、100Ω、±1%高精度），耐壓700V，冗余覆蓋600V母線工作電壓，抗瞬時浪涌、脈沖沖擊能力強；

2. 結構優勢：TO-247緊湊封裝，占用機柜空間小，解決原有鋁殼電阻體積大、積熱嚴重的問題；

3. 性能適配：高精度阻值保證泄放、緩沖參數穩定，無感結構可快速吸收變頻換相尖峰，抑制高頻電磁干擾，適配變頻9kHz頻段高頻干擾抑制需求。

3. 改造落地細節

1. 在高壓變頻直流母線側并聯RTP100電阻，作為常態殘壓泄放、換相尖峰吸收、電網浪涌緩沖一體化單元；

2. 標準化安裝散熱組件，優化機柜風道，規避積熱問題，保障電阻長期重載運行穩定性；

3. 配合變頻控制系統調試，優化泄放響應邏輯，匹配風機調速、啟停工況，消除過壓誤保護邏輯沖突。

4. 改造后落地成效

1. 設備停機故障清零：變頻換相尖峰、電網浪涌被快速吸收，過壓誤跳閘、鎖機故障徹底解決，除塵風機實現連續穩定運行；

2. 系統抗干擾能力提升：有效抑制變頻高頻傳導騷擾，周邊PLC、傳感器無信號干擾、數據跳變問題，整套自控系統精度提升；

3. 器件壽命大幅延長：電阻長期低溫穩定運行，無老化失效，變頻模塊、電容等核心器件工況環境優化，設備整體使用壽命提升60%以上；

4. 生產效率提升：徹底解決風機無故停機問題，轉爐除塵作業連續性達標，滿足鋼鐵生產環保與產能雙重要求。

兩大案例通用選型與施工總結

1. 工況適配準則：高壓變頻、靜電除塵均為高頻高壓脈沖工況，嚴禁采用傳統線繞有感電阻。優先選用RTP無感厚膜電阻，可從根本上杜絕高頻諧振、電壓尖峰等故障，適配高頻動態工作場景。

2. 功率冗余選型準則：針對除塵、變頻類脈沖沖擊工況，選型功率需預留1.5–2倍安全冗余。母線電壓800V以內的常規穩態工況，可選用RTP100；設備頻繁閃絡、存在強脈沖沖擊的嚴苛工況，優先選用耐沖擊、高功率的RTP200，保障長期穩定運行。

3. 安裝散熱規范：RTP功率電阻工作發熱量集中，必須配套專用散熱器并涂抹導熱硅脂，禁止裸板空載使用。高溫、密閉機柜工況下，需優化設備通風散熱結構，有效規避高溫導致的阻值漂移、功率衰減、器件老化失效等問題。

4. 安全泄放規范：電阻阻值選型嚴格遵循5T電容泄放原理，保障設備停機后母線儲能可快速釋放，短時間內降至安全電壓范圍，完全滿足工業電氣檢修安全規范，杜絕殘余高壓安全隱患。
