一、產品核心特性

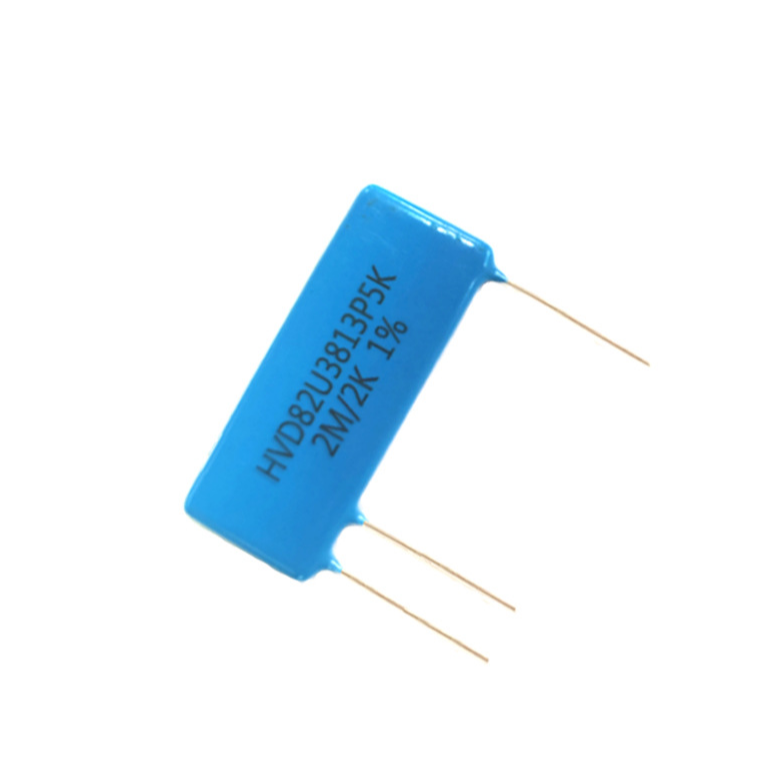

HVD82U是專為高壓分壓采樣場景定制的一體式厚膜無感高壓分壓電阻，采用陶瓷基板+高溫?zé)�結厚膜工藝、對稱無感結構設計，區別于普通高壓電阻，主打分壓精度高、溫漂小、無寄生電感、高壓耐壓穩定的核心優勢，完美適配各類高壓電壓監測、采樣、信號調理場景，可替代傳統多電阻拼接分壓方案，規避拼接帶來的匹配誤差、虛接、耐壓不足等問題。

核心基礎參數與性能優勢：

無感高頻特性：平面對稱電流布局，消除繞線電阻寄生電感，可適配高頻脈沖、瞬態高壓采樣場景，無信號失真、延遲問題。

高壓耐受能力：玻璃釉絕緣保護層+一體化封裝，最高適配10kV級高壓工況，可抵御短時瞬態高壓沖擊，杜絕電弧擊穿、爬電隱患。

高穩定低漂移：工作溫區-55℃~125℃，低溫漂、低電壓系數，高壓下阻值偏移極小，長期保障分壓比穩定性。

高集成高精度：一體式分壓結構，阻值匹配精度可選±1%/±5%，相比分立電阻組合，分壓一致性大幅提升，適配精密采樣需求。

高耐久抗老化：具備優異的抗潮濕、抗硫化性能，工業惡劣環境下使用壽命長。

二、高壓分壓采樣場景分類與精準選型方案

1.新能源高壓采樣場景

適配場景

新能源車BMS電池電壓采樣、車載高壓配電箱電壓監測、儲能電池簇高壓分壓采樣、充電樁高壓電壓檢測。

選型參數匹配

阻值配比：優先選用高阻分壓組合，高壓側高阻降低靜態功耗，低壓側低阻保障ADC采樣驅動能力。

精度等級：常規監測選±5%，精密電池均衡采樣強制選±1%。

功率選型：常規工況0.3W~2W，高壓儲能連續采樣場景優選3W以上，預留50%功率余量。

結構選型：軸向插件一體式封裝，適配車載PCB穩定焊接，抗振動、抗溫差沖擊。

2.工業高壓測控場景

適配場景

工業PLC高壓模擬信號調理、變頻器IGBT高壓電壓采樣、高壓電源輸出監測、靜電噴涂/真空設備高壓檢測。

選型參數匹配

核心選型：優先無感高頻款HVD82U，徹底規避寄生電感導致的高頻信號失真、瞬態采樣延遲問題。

阻值范圍：1MΩ~10MΩ，平衡低功耗與抗干擾能力，適配工業高壓直流/低頻交流采樣。

耐壓選型：根據設備工作電壓上浮30%選型，常規工業4kV以內工況通用標準款，6kV以上高壓工況選用高壓加強款。

精度等級：通用測控±5%，閉環反饋、精密調控場景選用±1%。

3.電力高壓監測場景

適配場景

高壓電容器電壓采樣、配電終端高壓信號采集、電力儀表高壓分壓檢測、小型高壓配電柜監測。

選型參數匹配

溫漂選型：優先選用低溫漂規格，保障高低溫環境下分壓比無明顯偏移，避免電力監測數據偏差。

阻值配比：固定標準化分壓比例，優選原廠預設一體式分壓規格，無需人工配對，保障批量一致性。

防護選型：玻璃釉全防護封裝，抗潮濕、抗粉塵，適配戶外、柜內惡劣工況。

功率選型：工頻連續工作，按額定滿載功率1.5倍選型，避免長期滿載老化失效。

4.醫療高壓設備采樣場景

適配場景

醫療CT、X光機高壓電源采樣、醫療高壓診療設備電壓監測。

選型參數匹配

精度等級：強制選用±1%高精度規格，嚴控分壓誤差，保障設備參數精準輸出。

高頻適配：無感特性優先，精準捕捉微秒級高壓脈沖波動，無信號畸變。

耐壓余量：按設備最大瞬時高壓2倍選型，杜絕高壓擊穿風險。

三、通用選型核心步驟

確認工況電壓，鎖定耐壓等級：根據系統最大工作電壓+瞬態沖擊電壓，預留30%~100%耐壓余量，匹配HVD82U對應耐壓規格，禁止超耐壓使用。

計算分壓比例，匹配阻值組合：根據后端ADC/運放輸入電壓范圍，確定高低壓側阻值配比，優先選用原廠一體式固定配比型號，替代分立拼接方案。

根據精度需求，選定誤差等級：普通監測、冗余信號選用±5%；精密采樣、閉環控制、計量檢測、醫療設備選用±1%。

核算工作功率，預留負載余量：根據高壓回路靜態功耗，選型功率預留50%以上余量，避免長期發熱導致阻值漂移、器件老化。

四、選型避坑關鍵要點

杜絕分立替代一體式：普通兩顆高壓電阻拼接分壓，存在阻值匹配誤差、溫漂不一致、布局寄生參數問題，HVD82U一體式結構可徹底解決該痛點，保障采樣一致性。

高頻場景必選無感款：脈沖、高頻開關工況，嚴禁使用繞線高壓電阻，必須選用HVD82U無感厚膜型號，避免電感干擾導致采樣失真。

高壓場景嚴控溫漂：溫差波動大的工況，不可選用高溫度系數電阻，否則會出現溫變壓差偏移，影響系統采樣精度。

禁止超功率、超耐壓使用：高壓工況過載會快速引發電阻發熱、絕緣老化，最終導致?lián)舸�、漏電、采樣失效，引發設備故障。
