定制熱線： 400 855 8852
額定功率：0.5W～5W
阻值范圍：1kΩ～1GΩ
Ω最高精度：±0.5%
電阻技術：膜式電阻
封裝材料：硅樹脂 / 環氧絕緣涂層
封裝方式：平面片式貼片
安裝方式：平面片式貼片
工作溫度范圍：-55～+155℃
外型尺寸：L=5,S=10,P=3
應用領域：靜電放電、脈沖吸收、RC 吸收回路
■ 產品簡述及特點
片式（厚膜，無感設計）高壓電阻器，采用0.635mm/0.80mm/1.0mm等厚度，96%含量的陶瓷基片。

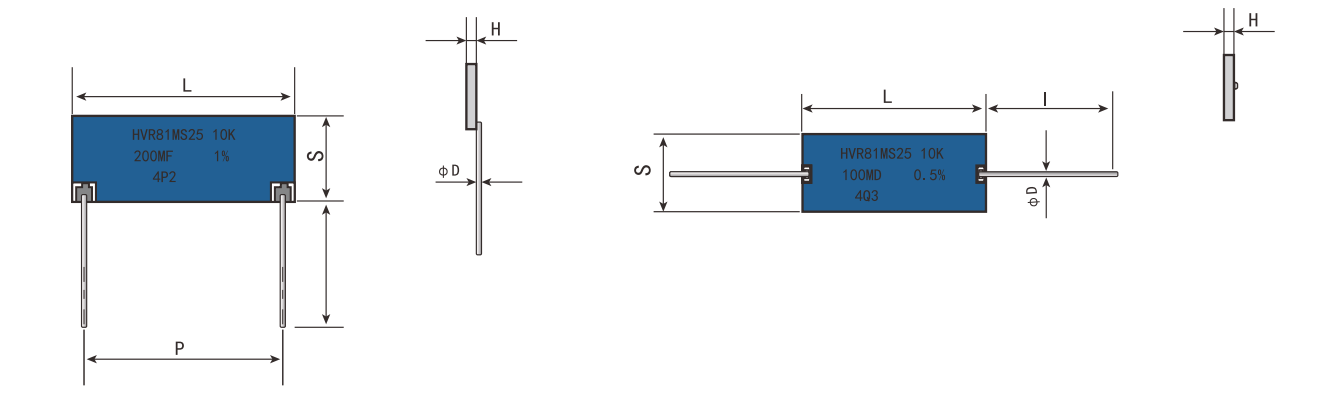

■ 產品尺寸圖

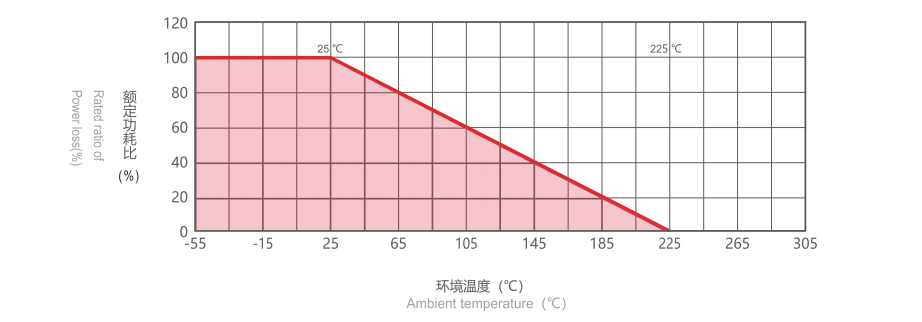

■ 降額曲線圖
◆ 產品尺寸表尺寸單位：mm
型號 | 功率W（25℃） | 尺寸（MM） | 最大工作電壓（KV） | 阻值公差 | |||||
| L±2 | S±2 | P±0.5 | H±1 | I±5 | D±0.2 | ||||
| 0510 | 1/4 | 5.0 | 10 | 3.0 | 2.0 | 10 | 0.6 | 7 | D（±0.5%） F(±1%) G(±2%) J(±5%) K(±10%) M（±20%） |
*備注 客戶有特殊要求，可以協商定制。
■ 性能指示
試驗項目 | 性能要求 | 試驗方法 |
短時間過負載 | △R≤±(0.2%R+0.1Ω) | 5倍額定功率，但不超過1.5倍最大持續工作電壓，連續5S |
絕緣電阻 | ＞1000M |
|
介質耐壓 | 1000VDC，60秒鐘 | |
負載穩定性 | △R≤±(0.5%R+0.1Ω) | 1000小時額定功率（室溫） |
冷熱沖擊 | △R≤±(0.2%R+0.1Ω) | Mil-Std-202，方法107，條件C |
防潮能力 | △R≤±(0.4%R+0.1Ω) | Mil-Std-202，方法106 |
工作環境溫度 |
| -55°C~225°C |
■ 客戶選型 例如：HVR81MS2510K100MF（HVR81, 門字型，單色涂層，尺寸 25×10，±100ppm/℃，100M,±1%）
HVR81 | M | S | 2510 | K | 100M | F |
產品型號 | 外形結構 | 封裝外觀 | 尺寸（長*直徑） | 溫度系數 | 阻值 | 精度 |
A=軸向 M=門字型 | S=單面涂層 D=雙面包封 | 5010=50×10 2510=25×10 | J=±200PPM K=±100PPM L=±50PPM M=±25PPM | 10K2=10.2KΩ 1M=1MΩ 1G5=1.5GΩ | D（±0.5%） F(±1%) G(±2%) J（±5%） K(±10%) M(±20%) |
