HVD82U 2508厚膜無感高壓分壓電阻器

額定功率：0.3W-5.5W
阻值范圍：10kΩ~100GΩ
Ω
最高精度：±1%
電阻技術：膜式電阻
封裝材料：95% 氧化鋁陶瓷基板
封裝方式：軸向插件一體式封裝
安裝方式：軸向引線插件
工作溫度范圍：-55℃~+125℃
外型尺寸：L=25.4,W=7.62,I=20
應用領域：行波管電源、雷達系統、X射線系統

產品詳情

■ 產品簡述及特點

采用96%含量的陶瓷基片，片式（厚膜，無感設計）高壓分壓電阻器，HVD82U系列是一個三引出端的片式分壓網絡，其分壓比為（R1+R2）/R2。（分壓比可按客戶要求定做，如1000:1、100:1等）廣泛使用于行波管電源、雷達系統、X射線系統、分析設備和高分辨率CRT顯示器等。
1、額定功率范圍：0.3W~5.5W。
2、耐壓范圍：AC 5KV~AC 25KV 50Hz/5s。
3、精度范圍： 1% ± 5% 。

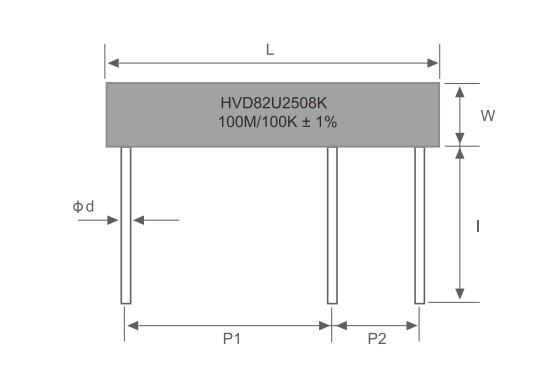

■ 產品尺寸圖

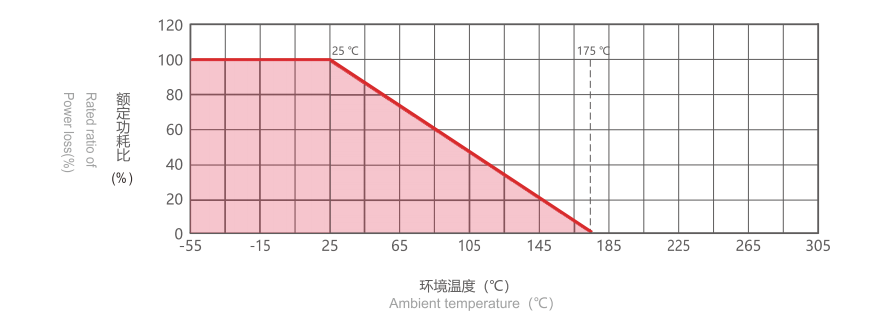

■ 降額曲線圖

◆ 產品尺寸表尺寸單位：mm

型號

功率W（25℃）

尺寸（MM）

最大工作電壓（KV）

阻值公差

L±2

W±2

P1±0.5

P2±0.5

I±5

φd±0.2

2508

0.3

25.4

7.62

17.78

5.08

0.55

5.0

F(±1%)

J(±5%)

*備注客戶有特殊要求，可以協商定制。

■ 性能指示

試驗項目	性能要求	試驗方法	試驗標準
短時間過負載	R≤±0.5%	1.5倍額定電壓，連續5秒鐘	GB5729.4.13
絕緣電阻	R≥1000M Ω	DC 1000V	GB5729.4.6
相對溫度系數	50PPM/℃（根據要求可達15PPM/℃）		GB5729.4.7
負載穩定性	R≤±0.4%	1000小時額定功率（室溫）	GB5729.4.25
工作環境溫度	R≤±0.5%	-55°C~175°C
防潮能力	R≤±0.5%	Mil-Std-202，方法106
絕對溫度系數	±100PPM/℃(25℃-85℃）其他溫度系數要求可協商）
