額定功率：5W/10W
阻值范圍：0.1Ω～10MΩ
Ω最高精度：±1%
電阻技術：膜式電阻
封裝材料：96% 氧化鋁陶瓷
封裝方式：片式涂層封裝
安裝方式：SMT 表面貼裝
工作溫度范圍：-55℃ ~ +155℃
外型尺寸：L=12.7,H=25.4,W=2.35
應用領域：電源預載電阻器、不間斷電源系統
■ 產品簡述及特點
NCR 是國產定制 SMT 功率厚膜片阻系列，常規貼片功率加強款，NCR主打中，大功率、SMT 貼裝、普通厚膜（非高壓無感），適合電源預載電阻器、不間斷電源系統、緩沖器和脈沖處理電路、脈沖發生器負載電阻器、浪涌電流保護。

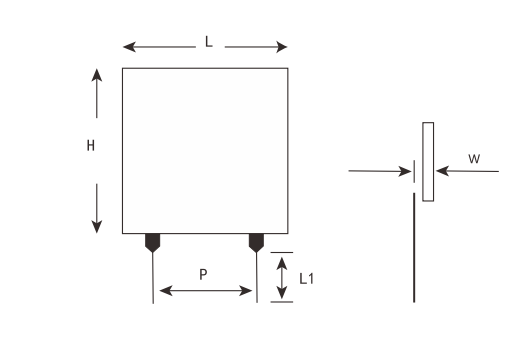

■ 產品尺寸圖

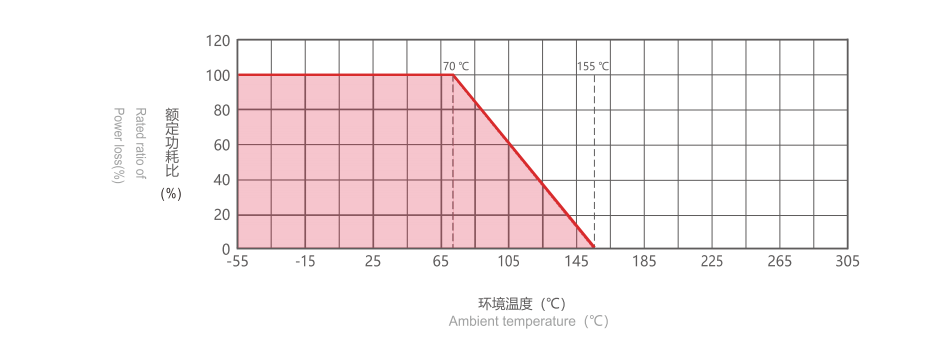

■ 降額曲線圖
◆ 產品尺寸表尺寸單位：mm
型號 | 瓦數 | 阻值 | 尺寸（MM） | ||||
| L±2 | H±2 | W±0.2 | P±1 | L1±0.5 | |||
| NCR | 5 | 1R-200K | 12.7 | 25.4 | 2.35 | 5.08 | 10.16 |
| 10 | 25.4 | 25.4 | 2.35 | 20.32 | 10.16 | ||
*備注 客戶有特殊要求，可以協商定制。
■ 性能指示
試驗項目 | 性能要求 | 試驗方法 |
| 最大工作電壓 | 300Vac,500VDC |
|
| 工作溫度范圍 | -55~+155℃ | -55~+155℃ |
負載壽命 | △R±2% | 70℃，90分鐘開，30分鐘關，1000小時 |
耐濕測試 | △R±0.5% | 溫度85℃，濕度50%，直流0.1W，1000小時 |
溫度循環 | △R±0.5% | -55℃，30分鐘，+155℃，30分鐘，5次循環 |
耐焊接熱 | △R±0.25% | 260±5℃，10秒 |
可焊性 | 最低95%覆蓋率 | 230±5℃，5秒 |
■ 客戶選型
產品型號 | 功率/尺寸 | 阻值 | 精度 |
| NCR | 5W 10W 50*25 25*34 | 3R9=3.9Ω 100R=100Ω 20K=20KΩ | F(±1%) J（±5%） K(±10%) M(±20%) |
