電阻推薦

RI40 1/4W玻璃釉膜高壓電阻器

額定功率：0.25W-5W
阻值范圍：1kΩ~1000M
Ω
最高精度：±1%
電阻技術：膜式電阻
封裝材料：致密玻璃釉絕緣涂層
封裝方式：軸向色環封裝
安裝方式：軸向引線插件
工作溫度范圍：-55℃~+125℃
外型尺寸：L=6.0,D=2.4,I=26
應用領域：電源緩沖、電容放電、信號分壓

產品詳情

■ 產品簡述及特點

電阻基體采用 95% 以上的高品質陶瓷，電阻膜層采用貴金屬銀、釕、鈀等成分漿料，硅樹脂和玻璃介質封裝，經850 ℃高溫?zé)Y(jié)而成，導熱好，電性能穩定，具有耐高壓、無感、耐脈沖、高穩定性、耐潮濕，可在空氣、高壓油、環氧樹脂中使用。
1、額定功率范圍：0.25W~5W。
2、耐壓范圍：AC 0.5KV~AC 3KV 50Hz/5s。
3、精度范圍：± 1% ± 2% ± 5% ± 10% 。

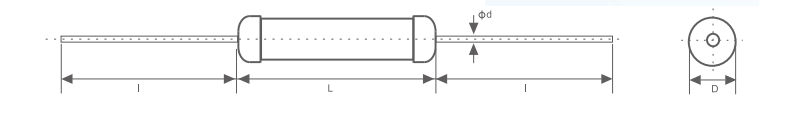

■ 產品尺寸圖

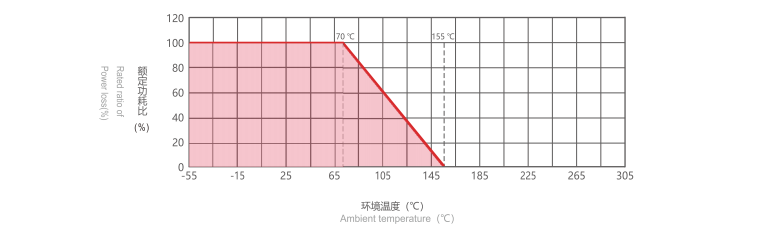

■ 降額曲線圖

◆ 產品尺寸表尺寸單位：mm

型號

功率W（25℃）

尺寸（MM）

封裝顏色

耐電壓（V）

最高使用電壓（V）

最高過負荷電壓（V）

阻值公差

L±2

D±2

I±2

φd±0.1

RI40

1/4

6.0

2.4

0.6

粉色

500

700

F(±1%)

G(±2%)

J(±5%)

K(±10%)

*備注 1.客戶有特殊要求，可以協商定制。 2.額定功率將受到工作電壓的影響。

■ 性能指示

試驗項目	檢查方法	性能要求	試驗標準
過負荷特性	2.5倍額定電壓（≤最高過負荷電壓）5S	R≤±（1%±0.05Ω）	GB5729.4.13
介質耐壓	包箔法，施加電壓見規格參數，1min	無擊穿或飛弧	GB5729.4.7
絕緣電阻	DC 500±50V，1min	R≥1000MΩ	GB5729.4.6
負載穩定性	1000小時額定功率（室溫）	R≤±（5%±0.1Ω）	GB5729.4.25
冷熱沖擊	Mil-Std-202，方法107，條件C	R≤±（5%±0.1Ω）	GB5729.4.23
可焊性	260±10℃，2±0.5S	沾錫面積不小于90%	GB5729.4.17
引出端強度	拉力：10N、10±1S；彎曲：2×90°，扭轉：2×180°	R≤±（1%±0.05Ω）	GB5729.4.16
振動	10Hz~500Hz、0.75mm或98m/S²、6h	R≤±（1%±0.05Ω）	GB5729.4.22
斷續過負荷	2.5倍額定電壓通1S、斷25S，1000次	R≤±（2%±0.1Ω）
電阻溫度系數	高于室溫100℃、恒溫30~40min	TCR≤±200PPM/℃
溫度快速變化	-55±3℃、30min；155±3℃、30min 5次循環	R≤±（1%±0.05Ω）	GB5729.4.19
穩態濕熱	40±2℃、90~95%RH、56天	R≤±（5%±0.1Ω）	GB5729.4.24
上限類別溫度耐久性	155±2℃、1000h	R≤±（5%±0.1Ω）
意外過載	16、25倍額定功率電壓，持續5±0.5min；或電阻器開路時為止	紗網圓筒不應燃燒	GB5729.4.26
