關于制動電阻選型手冊網上各種選型表格，但由于不同的使用場合等因素，因在給制動電阻的選型時不能盲目的參照網上的選型表。一般情況下，一般變頻器說明書的后面都配有制動電阻的選型，也可以聯系供應商。當然有條件還可以自行計算，不過相對復雜。
眾所周知，制動電阻功率若選的小，電流太大就容易燒壞元器件；但相反如果選的太大就不能有效的制動。

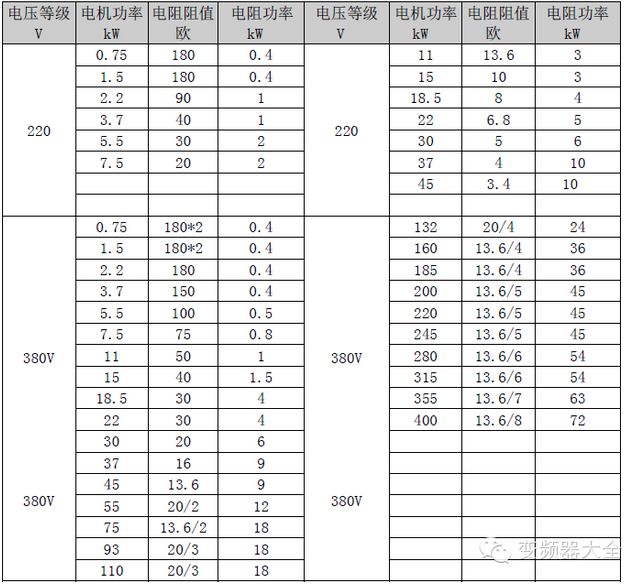

首先你得明確你的制動要求：需要的制動功率、周期多長？對于普通的拖動系統只要不是大慣性系統和頻繁制動系統，一般取1/4~1/3的變頻器功率即可。電阻選型時，不是選電阻器的連續功率，只是20s的短時承受功率，下面是相關制動電阻選型手冊建議。

1、制動力矩或制動電阻計算（380V 系列）
92% R=780/ 電動機KW
100% R =700/ 電機功率
110% R=650/ 電動機KW
120% R=600/ 電動機KW （大于7.5KW 電機）
R=400/ 電動機KW （小于7.5KW 電機）

注：
①電阻值越小，制動力矩越大，流過制動單元的電流越大;
②不 可以使制動單元的工作電流大于其允許最大電流，否則要損壞器件;
③制動時間可人為選擇;
④小容量變頻器(≤ 7.5KW) 一般是內接制動單元和制動電阻的;
⑤當在快速制動出現過電壓時,說明電阻值過大來不及放電，應減少電阻值。

2、電阻功率計算方法:
電阻功率= 電機功率* （10%--15% ）
一般負荷W(Kw)= 電機功率* 10℅
頻繁制動（ 1 分鐘5 次以上） W(Kw)= 電機功率* 15 ℅
長時間制動（每次4 分鐘以上） W(Kw)= 電機功率* 20℅

一般制動電阻器的選擇應使制動電流Is 不超過變頻器的額定電流Ie,制動電阻最大功率Pmax 要小于1.5 倍的變頻器功率,然后與過載系數相乘。過載系數與減速時間和持續制動時間有關,具體要廠家提供電阻器過載系數及參數樣本。
